مقدمه
در هر صنعت و تأسیساتی که با خطوط لوله سروکار دارد، حرکت، ارتعاش و تنشهای حرارتی چالشهای اجتنابناپذیری هستند. این نیروهای مخرب، ناشی از پمپها، کمپرسورها، تغییرات دما، نشست سازه و حتی زلزله، میتوانند به مرور زمان باعث خستگی مواد، ترکخوردگی، شکستگی لولهها و اتصالات، و در نهایت نشتیهای پرهزینه و حتی فاجعهبار شوند. در اینجاست که لرزهگیرهای لوله (Pipe Expansion Joints/Vibration Dampers) به عنوان قهرمانان خاموش سیستمهای پایپینگ وارد عمل میشوند.

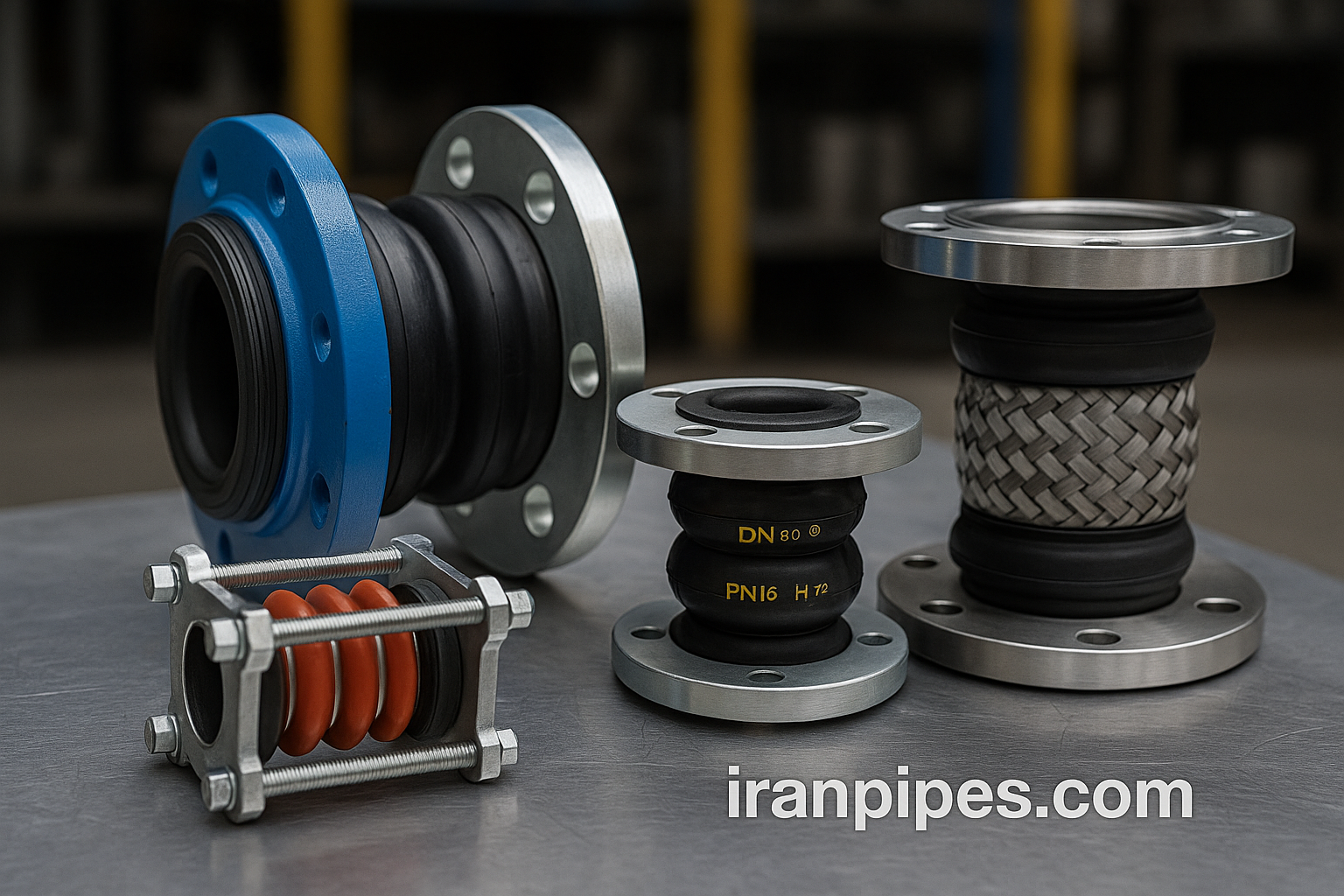

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد
لرزهگیرها، اجزایی حیاتی هستند که با جذب و خنثی کردن این حرکات و تنشها، از یکپارچگی خطوط لوله، تجهیزات متصل به آنها و سازههای پشتیبانی محافظت میکنند. آنها به سیستم اجازه میدهند تا “نفس بکشد” و در برابر نیروهای مخرب، انعطافپذیری لازم را داشته باشد.
این مقاله جامع، به بررسی عمیق انواع لرزهگیرهای لوله، مکانیزم عملکردشان، مواد ساخت، استانداردهای کلیدی و کاربردهای حیاتیشان در صنایع مختلف میپردازد. با ما همراه باشید تا با درک کامل از اهمیت و نحوه عملکرد این اجزای کلیدی، ایمنی و طول عمر سیستمهای پایپینگ خود را تضمین کنید.
بخش اول: لرزهگیر لوله چیست و چرا به آن نیاز داریم؟
لرزهگیر لوله، که با نامهای دیگری چون جوینت انبساطی (Expansion Joint)، دمپر ارتعاش (Vibration Damper) یا آکاردئونی لوله نیز شناخته میشود، یک قطعه انعطافپذیر است که در مسیر خطوط لوله نصب میگردد. وظیفه اصلی آن جذب و جبران حرکات نسبی بین اجزای سیستم پایپینگ یا بین لوله و تجهیزات ثابت است.
دلایل حیاتی نیاز به لرزهگیرها:
* جذب انبساط و انقباض حرارتی (Thermal Expansion/Contraction): سیالاتی که از درون لولهها عبور میکنند، اغلب دمای متفاوتی دارند. این تغییرات دما باعث انبساط (در دماهای بالا) و انقباض (در دماهای پایین) لولهها میشود. بدون لرزهگیر، این تغییرات طول میتوانند تنشهای عظیمی به لوله و نقاط اتصال وارد کنند.
* جذب ارتعاشات (Vibration Absorption): پمپها، کمپرسورها، فنها و سایر تجهیزات دوار، ارتعاشاتی تولید میکنند که میتوانند به ساختار لوله منتقل شده و باعث خستگی، ترکخوردگی و نویز شوند. لرزهگیرها این ارتعاشات را جذب میکنند.
* جذب جابجاییهای محوری، جانبی و زاویهای: ناشی از نشست فونداسیون، عدم همراستایی اولیه در نصب، یا حرکتهای ناگهانی در سیستم.
* کاهش تنش بر روی تجهیزات: محافظت از نازلهای پمپها، شیرآلات، مبدلهای حرارتی و سایر تجهیزات حساس در برابر تنشهای ناشی از لولهکشی.
* کاهش نویز (Noise Reduction): با جذب ارتعاشات، لرزهگیرها میتوانند به کاهش سطح نویز منتقل شده از طریق خطوط لوله کمک کنند.
* جبران عدم همراستایی اولیه (Misalignment): در هنگام نصب، ممکن است همراستایی کامل لولهها و تجهیزات دشوار باشد. لرزهگیرها میتوانند این عدم همراستاییهای کوچک را جبران کنند.
بخش دوم: انواع اصلی لرزهگیرهای لوله
لرزهگیرها بر اساس ماده ساخت و مکانیزم عملکرد، به چند دسته اصلی تقسیم میشوند:
۱. لرزهگیرهای آکاردئونی فلزی (Metallic Expansion Joints / Bellows):
* ویژگیها: از یک یا چند موج (bellows) فلزی انعطافپذیر ساخته میشوند که قابلیت فشرده شدن، کشیده شدن یا خم شدن را دارند. این موجها از جنس فولاد ضد زنگ (استنلس استیل) مانند ۳۰۴، ۳۱۶ یا آلیاژهای خاص (مانند اینکونل) برای مقاومت در برابر دما و فشار بالا و محیطهای خورنده ساخته میشوند.
* مکانیزم: با تغییر شکل الاستیک موجها، حرکات محوری (axial)، جانبی (lateral) و زاویهای (angular) را جذب میکنند.
* مزایا: مقاومت بالا در برابر فشار و دما، عمر طولانی در شرایط مناسب، مقاومت شیمیایی عالی، تنوع در طراحی برای انواع حرکات.
* معایب: حساسیت به آسیب مکانیکی (مانند سوراخ شدن)، قیمت بالاتر نسبت به انواع لاستیکی (در برخی موارد)، نیاز به راهنماییهای دقیق برای نصب.
* کاربرد: نیروگاهها، پالایشگاهها، صنایع پتروشیمی، سیستمهای بخار، خطوط گاز و هرجایی که دما و فشار بالا باشد.
۲. لرزهگیرهای لاستیکی (Rubber Expansion Joints):
* ویژگیها: از یک بدنه انعطافپذیر لاستیکی (معمولاً از جنس EPDM, NBR, Butyl, Viton) تقویتشده با الیاف نساجی یا سیم فلزی ساخته میشوند. دارای فلنجهای فلزی در دو انتها برای اتصال هستند.
* مکانیزم: انعطافپذیری ذاتی لاستیک به آن اجازه میدهد تا ارتعاشات و حرکات در جهات مختلف را جذب کند.
* مزایا: جذب ارتعاشات عالی و کاهش نویز، مقاومت خوب در برابر خوردگی و سایش (بسته به نوع لاستیک)، وزن کمتر، هزینه اولیه پایینتر (معمولاً)، جبران عدم همراستایی بیشتر.
* معایب: محدودیت در دما و فشار نسبت به لرزهگیرهای فلزی، مقاومت شیمیایی محدودتر (بسته به نوع لاستیک)، حساسیت به نور UV و ازن.
* کاربرد: سیستمهای آب و فاضلاب، تهویه مطبوع (HVAC)، صنایع غذایی، صنایع شیمیایی با دمای پایین، پمپخانهها.
۳. لرزهگیرهای پارچهای (Fabric Expansion Joints):
* ویژگیها: از لایههای مختلف پارچههای مقاوم در برابر حرارت (مانند فایبرگلاس، تفلون، سرامیک) ساخته شده و معمولاً برای مجراهای گاز و دودکشها در دماهای بسیار بالا استفاده میشوند.
* مکانیزم: انعطافپذیری بالای مواد پارچهای به آنها اجازه میدهد تا حرکات محوری، جانبی و زاویهای را در سیستمهای مجراهای هوا و گاز جذب کنند.
* مزایا: قابلیت تحمل دماهای بسیار بالا، جذب حرکات بزرگ، وزن بسیار کم، مقاومت شیمیایی خوب (بسته به نوع پارچه).
* معایب: محدودیت در تحمل فشار، آسیبپذیری بیشتر در برابر سایش مکانیکی.
* کاربرد: دودکشها، مجراهای گاز داغ در نیروگاهها، کورهها، صنایع سیمان و فولاد.
۴. شیلنگهای فلزی انعطافپذیر (Flexible Metal Hoses):
* ویژگیها: از یک لوله فلزی موجدار (corrugated) ساخته شده و اغلب با بافت فلزی (braid) خارجی برای افزایش مقاومت در برابر فشار تقویت میشوند.
* مکانیزم: انعطافپذیری ذاتی لوله موجدار به آن اجازه میدهد تا ارتعاشات و جابجاییهای کوچک را جذب کند.
* مزایا: مقاومت عالی در برابر فشار و دما، مقاومت شیمیایی خوب، مناسب برای انتقال سیالات داغ و پرفشار.
* معایب: قابلیت جذب حرکت کمتر نسبت به لرزهگیرهای آکاردئونی، شعاع خمش محدود.
* کاربرد: خطوط بخار، سیالات هیدرولیک، سوخت، خلاء، اتصال تجهیزات متحرک.
بخش سوم: اصول عملکرد و طراحی لرزهگیرها
طراحی و نصب صحیح لرزهگیرها نیازمند درک اصول مهندسی خاصی است:
* جهت حرکت (Direction of Movement): لرزهگیرها برای جذب حرکات محوری (در طول محور لوله)، جانبی (عمود بر محور لوله) یا زاویهای (چرخش حول یک محور) طراحی میشوند. برخی از لرزهگیرها میتوانند ترکیبی از این حرکات را جذب کنند.
* فشار طراحی و دمای عملیاتی: لرزهگیر باید برای بالاترین فشار و دمای سیستم مناسب باشد.
* انتخاب مواد: متناسب با سیال عبوری (خورندگی، سایش)، دما و فشار، ماده لرزهگیر (فلزی، لاستیکی، پارچهای) انتخاب میشود.
* تکیهگاهها و لنگرها (Anchors and Guides): برای اینکه لرزهگیر به درستی کار کند و فقط حرکات مورد نظر را جذب کند، سیستم لولهکشی باید به درستی توسط تکیهگاهها (برای پشتیبانی وزن) و لنگرها (برای هدایت حرکت و تحمل نیروهای رانش) پشتیبانی شود. نصب نادرست تکیهگاهها میتواند باعث شکست زودهنگام لرزهگیر شود.
* تعداد امواج (Convolutions): در لرزهگیرهای آکاردئونی، تعداد امواج (کنگرهها) تعیینکننده میزان انعطافپذیری و قابلیت جذب حرکت است.
بخش چهارم: کاربردهای لرزهگیرهای لوله در صنایع مختلف
لرزهگیرها در تقریباً تمام صنایع که از سیستمهای پایپینگ استفاده میکنند، ضروری هستند:
* نیروگاهها: در خطوط بخار فشار قوی، سیستمهای خنککننده، دودکشها و مجراهای گاز داغ.
* صنایع نفت و گاز و پتروشیمی: در خطوط انتقال مواد نفتی و گازی، سیستمهای فرآیندی که تحت دما و فشار بالا هستند، خطوط بخار و سیستمهای خنککننده.
* صنایع آب و فاضلاب: در تصفیهخانهها، ایستگاههای پمپاژ و خطوط انتقال آب برای جذب ارتعاشات پمپ و جابجاییهای زمین.
* صنایع غذایی و داروسازی: در خطوط تولیدی که نیاز به بهداشت بالا دارند، لرزهگیرهای بهداشتی خاص برای جذب ارتعاشات پمپها و تجهیزات.
* صنایع فولاد و سیمان: در مجراهای هوای داغ، دودکشها و خطوط انتقال مواد پودری.
* سیستمهای تهویه مطبوع (HVAC): در ساختمانهای بزرگ برای جذب ارتعاشات فنها، پمپها و چیلرها.
* کشتیسازی و صنایع دریایی: در سیستمهای اگزوز موتور، خطوط سوخت و آب.
بخش پنجم: انتخاب، نصب و نگهداری صحیح لرزهگیر
انتخاب و نصب نادرست لرزهگیر میتواند منجر به خرابی زودهنگام و خسارات جبرانناپذیر شود.
۱. نکات انتخاب:
* محاسبه دقیق حرکت: ابتدا باید حداکثر حرکات محوری، جانبی و زاویهای مورد انتظار در نقطه نصب را با دقت محاسبه کرد.
* پارامترهای سیال و محیط: دما، فشار، خورندگی سیال و شرایط محیطی (مثل وجود ذرات ساینده یا مواد شیمیایی) را در نظر بگیرید.
* نوع اتصال: فلنجی، جوشی یا رزوه ای.
* تولیدکننده معتبر: از برندهای معتبر و دارای سابقه درخشان در طراحی و ساخت لرزهگیرها استفاده کنید. کیفیت ساخت در این قطعات حیاتی است.
* استانداردها: لرزهگیر باید مطابق با استانداردهای مربوطه (مانند EJMA برای لرزهگیرهای فلزی) طراحی و ساخته شده باشد.
۲. نکات نصب:
* همراستایی مناسب: لرزهگیر باید بدون تنش اولیه و در همراستایی صحیح نصب شود.
* محافظت در برابر آسیب: از ضربه زدن به بدنه لرزهگیر (به خصوص بخش آکاردئونی فلزی) در حین نصب خودداری کنید.
* نصب تکیهگاهها و لنگرها: اطمینان از نصب صحیح و کافی تکیهگاههای ثابت (anchors) و راهنماها (guides) در اطراف لرزهگیر برای هدایت صحیح حرکت و جلوگیری از بارگذاری بیش از حد.
* استفاده از میلههای کنترل (Control Rods) و لنگرها (Ties): در لرزهگیرهای خاص، استفاده از این میلهها برای کنترل انبساط بیش از حد و جلوگیری از “Blow Out” (بیرون زدن لرزهگیر) ضروری است.
۳. نکات نگهداری:
* بازرسی منظم: به صورت دورهای لرزهگیرها را از نظر وجود ترک، نشتی، خوردگی، سایش یا تغییر شکل بررسی کنید.
* تمیز نگه داشتن: از تجمع آلایندهها و رسوبات در اطراف لرزهگیر جلوگیری کنید.
* جلوگیری از ضربه: از ضربه خوردن یا خم شدن غیرطبیعی لرزهگیر جلوگیری کنید.
* محیط عملیاتی: اطمینان از اینکه لرزهگیر در شرایط طراحی شده (دما، فشار و حرکت) کار میکند.
نتیجهگیری نهایی
لرزهگیرهای لوله، اجزایی حیاتی و اغلب نادیده گرفته شده در سیستمهای پایپینگ هستند که نقشی کلیدی در حفظ یکپارچگی، ایمنی و کارایی آنها ایفا میکنند. با درک صحیح از نیاز به آنها، انتخاب نوع مناسب، نصب دقیق و نگهداری منظم، میتوانید از خطوط لوله و تجهیزات خود در برابر نیروهای مخرب حرکت و ارتعاش محافظت کرده و از بروز خرابیهای پرهزینه جلوگیری نمایید.
سرمایهگذاری در لرزهگیرهای با کیفیت بالا، در واقع سرمایهگذاری در افزایش طول عمر سیستم، کاهش هزینههای تعمیر و نگهداری و تضمین پایداری عملیات شماست. با مشاوره متخصصان و انتخاب صحیح، گامی بلند در جهت بهینهسازی عملکرد و ایمنی تاسیسات خود بردارید.
ما در [IranPipes]، با ارائه طیف وسیعی از لرزهگیرهای لوله با بالاترین کیفیت و از برندهای معتبر جهانی، و با بهرهگیری از دانش فنی کارشناسان مجرب خود، آمادهایم تا شما را در انتخاب بهترین و مناسبترین راهحلها برای تمامی نیازهای صنعتی و تأسیساتی یاری رسانیم. برای مشاوره تخصصی و مشاهده لیست کامل محصولات، از [www.IranPipes.com] بازدید فرمایید و اجازه دهید ما در تحقق اهدافتان یاریرسان باشیم.
