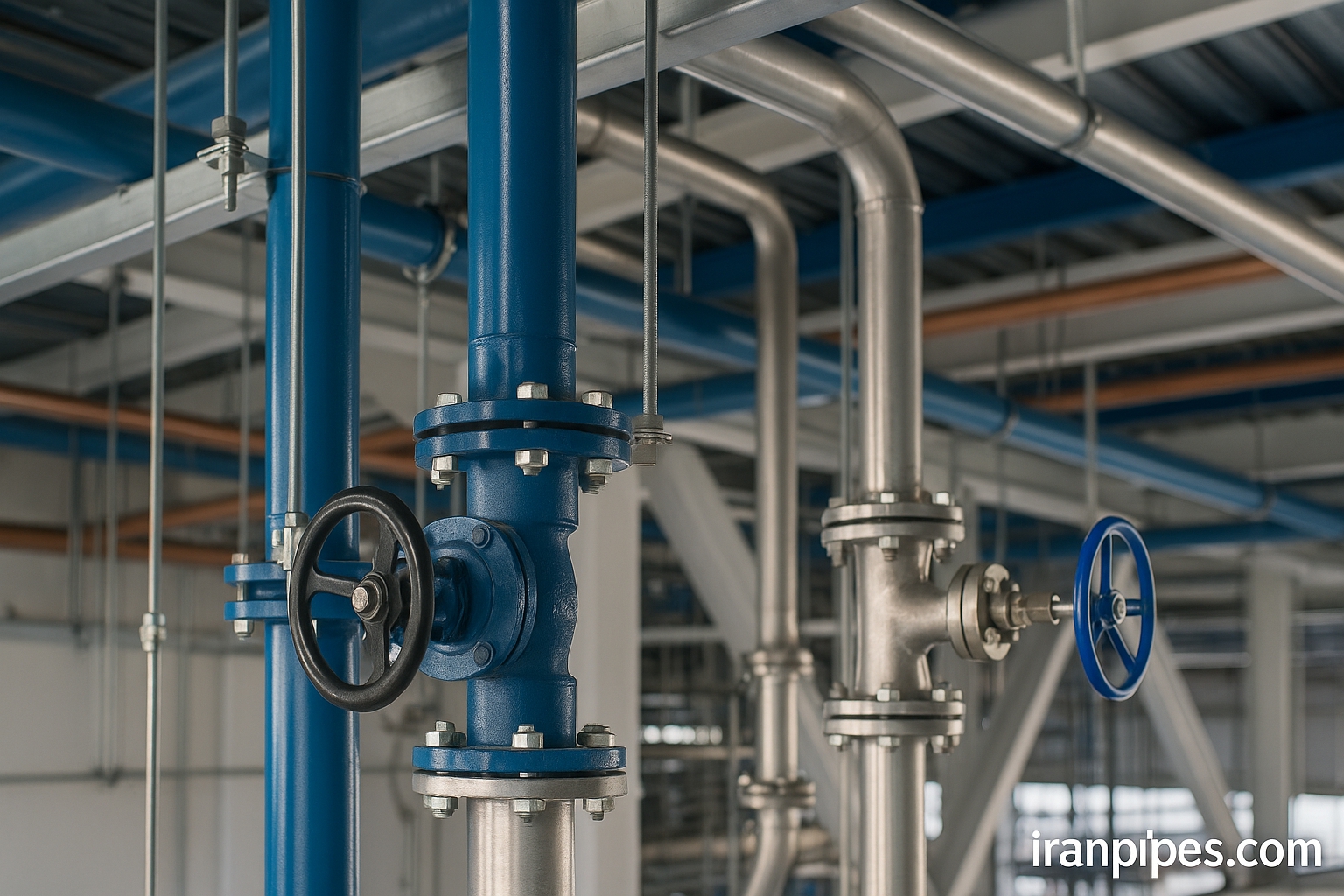

مقدمه
سیستم لولهکشی بهعنوان ستون فقرات زیرساختی هر پروژه ساختمانی یا صنعتی نقش مهمی در انتقال سیالات از جمله آب، گاز، بخار و مواد شیمیایی ایفا میکند. طراحی صحیح این سیستم بر اساس اصول مهندسی و استانداردهای روز میتواند کارایی، دوام، و ایمنی پروژه را تضمین کند. در این مقاله نگاهی دقیق، مهندسی و اجرایی به فرآیند طراحی، انتخاب متریال، اجرای استاندارد و چالشهای رایج خواهیم داشت.
این مقاله دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد
—
۱. مراحل اصلی طراحی سیستم لولهکشی
۱-۱. بررسی نیاز پروژه و نوع سیال
نوع سیال: آب سرد/گرم، بخار، نفت، گاز، مواد شیمیایی
خواص سیال: دما، فشار، ویسکوزیته، خورندگی
دبی مورد نیاز (Flow Rate)
۱-۲. انتخاب مسیر بهینه لولهکشی
کمترین طول ممکن برای کاهش افت فشار
دوری از منابع حرارتی، الکتریکی یا خطرناک
رعایت دسترسی آسان برای تعمیرات آینده
۱-۳. محاسبه قطر لوله
با استفاده از معادله دارسی-ویسباخ یا هیزن-ویلیامز برای آب:
> Q = 0.278 × D².⁶³ × √H / L
که در آن:
Q: دبی جریان (لیتر در ثانیه)
D: قطر لوله (میلیمتر)
H: افت فشار مجاز (m)
L: طول مسیر (m)
—
۲. انتخاب نوع لوله و متریال مناسب
متریال کاربرد مزایا معایب
فولاد کربنی صنعتی مقاومت بالا، تحمل فشار و دمای زیاد خوردگی در برابر آب و مواد شیمیایی
استنلس استیل غذایی، دارویی، پتروشیمی مقاومت عالی در برابر خوردگی قیمت بالا
PVC/UPVC آب شهری، فاضلاب سبک، مقاوم در برابر مواد شیمیایی محدودیت دما
پلیاتیلن HDPE آب و گاز انعطافپذیر، مقاوم در برابر ترک نیاز به جوش الکتروفیوژن
—
۳. اتصالات و نحوه اتصال لولهها
جوشکاری (Butt Weld / Socket Weld): مناسب فشار بالا، صنعتی
اتصالات رزوهای (Threaded): نصب آسان، محدود در فشار
فلنجی (Flanged): امکان جداسازی و تعمیر سریع
فشار-قفل (Push-fit): در لولهکشی پلیمری و مسی
الکتروفیوژن: برای HDPE، نیاز به دستگاه جوش مخصوص
—
۴. نکات اجرایی مهم در نصب لولهکشی
۴-۱. شیببندی مناسب
در لولههای فاضلاب: ۱٪ تا ۲٪ شیب برای جریان ثقلی
در لولههای بخار: جهتگیری شیب برای تخلیه کندانس
۴-۲. ساپورت و مهار لولهها
استفاده از hanger، clamp و guide support
فاصله بین ساپورتها بسته به جنس و قطر لوله (مثلاً برای لوله 2 اینچ فولادی: هر 3 متر یک ساپورت)
۴-۳. تستهای فشار و آببندی
تست هیدرواستاتیک با 1.5 برابر فشار طراحی
تست نشتی (Leak Test) با هوا یا نیتروژن در فشار کم
ثبت نتایج تست مطابق با استاندارد ASME B31.3
—
۵. استانداردها و کدهای مرجع
استاندارد توضیح
ASME B31.1 لولهکشی قدرت (Power Piping)
ASME B31.3 لولهکشی فرآیندی صنعتی
ASTM A106/A53 مشخصات متریال لوله فولادی
DIN 1988 طراحی لولهکشی آب ساختمانی
NFPA 13 لولهکشی سیستمهای اطفای حریق (اسپرینکلر)
—
۶. چالشهای اجرایی و راهکارها
چالش علت راهکار
چالش = افت فشار
علت = زیاد قطر نامناسب یا مسیر طولانی راهکار = استفاده از لوله بزرگتر یا مسیر کوتاهتر
چالش = نشتی در اتصالات
علت = نصب نامناسب یا مواد بیکیفیت راهکار = کنترل کیفی، تست فشار
چالش = شکست در دماهای بالا
علت = استفاده از مواد نامناسب راهکار = انتخاب صحیح متریال براساس دمای کاری
چالش = انسداد در لولههای فاضلاب
علت = شیب نادرست، تجمع رسوبات راهکار = طراحی شیب مناسب، تعبیه دریچه بازدید
—
۷. نرمافزارهای طراحی و مدلسازی
AutoCAD Plant 3D: طراحی سهبعدی سیستمهای لولهکشی
CAESAR II: تحلیل تنش در لولهها
EPANET: شبیهسازی جریان آب در شبکه شهری
SolidWorks Routing: برای طراحی مسیرهای دقیق صنعتی
—
۸. جمعبندی
طراحی اصولی سیستم لولهکشی در پروژههای صنعتی و ساختمانی نیازمند دانش ترکیبی مهندسی مکانیک، سیالات و استانداردهای اجرایی است. انتخاب متریال مناسب، رعایت اصول نصب، تستهای دقیق و رعایت مقررات فنی، ضامن کیفیت و دوام سیستمهای لولهکشی در بلندمدت خواهد بود.
