مقدمه

در صنایع بزرگ مانند نفت، گاز و پتروشیمی، سیستم‌های لوله‌کشی به‌عنوان شریان حیاتی خطوط تولید و انتقال انرژی عمل می‌کنند. انتخاب نادرست لوله‌ها و اتصالات می‌تواند منجر به خرابی‌های پرهزینه، کاهش بهره‌وری و حتی خطرات زیست‌محیطی و انسانی شود. در این مقاله با نگاهی مهندسی و دقیق به انواع لوله و اتصالات، استانداردها، روش‌های طراحی، تست و نصب در صنایع انرژی خواهیم پرداخت.

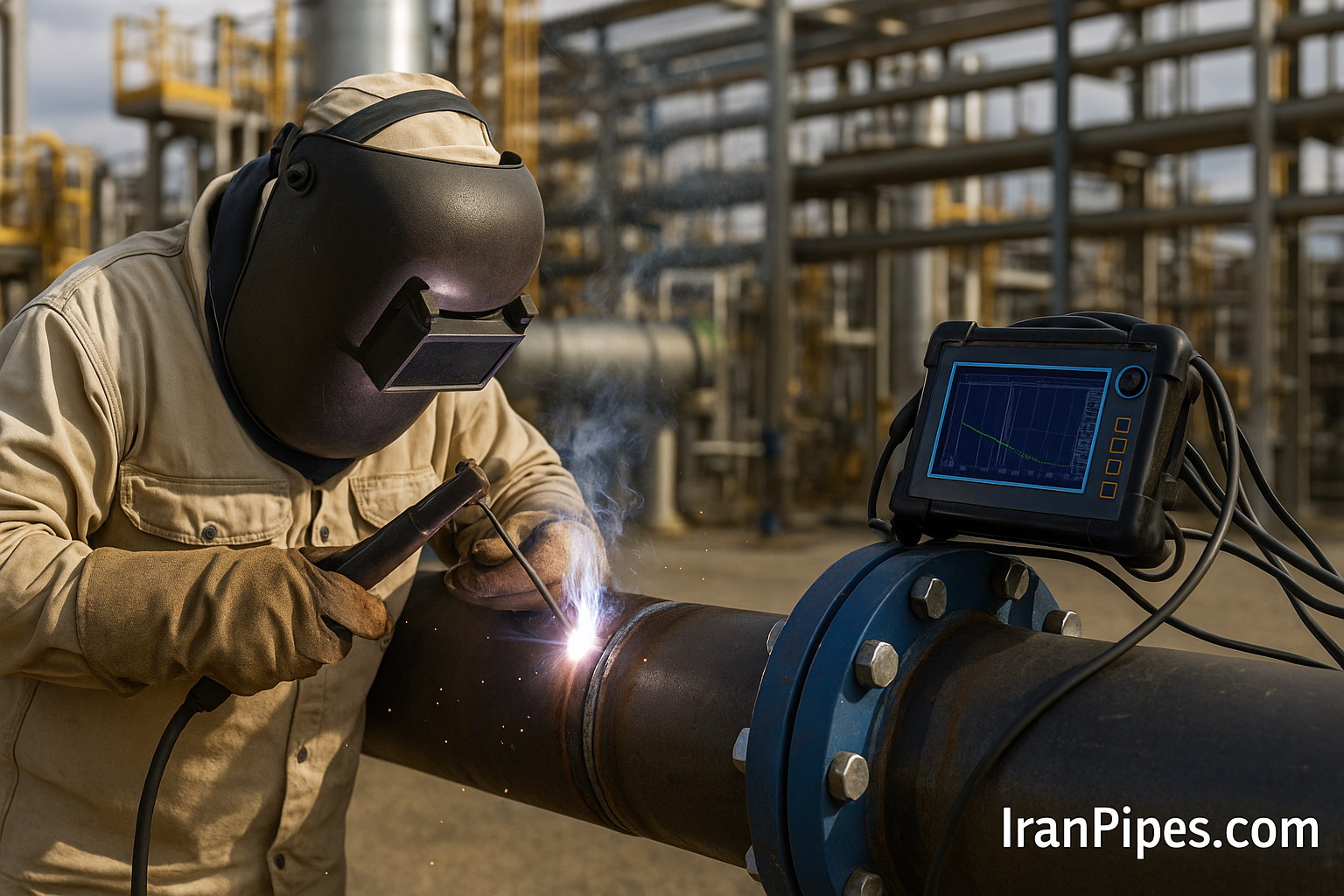

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد
—

۱. طبقه‌بندی لوله‌ها بر اساس جنس و کاربرد

۱-۱. لوله‌های فولاد کربنی (Carbon Steel Pipes)

پرکاربردترین نوع در خطوط انتقال نفت، گاز و بخار

طبق استانداردهای ASTM A106 (برای دما و فشار بالا)، ASTM A53 (برای کاربردهای عمومی)

تحمل دما: تا ۴۵۰ درجه سانتی‌گراد

مناسب برای عملیات جوشکاری و تست‌های فشار بالا

۱-۲. لوله‌های فولاد ضدزنگ (Stainless Steel)

مقاومت بالا در برابر خوردگی در محیط‌های اسیدی و خورنده

مطابق با استانداردهای ASTM A312، ASTM A358

گریدهای رایج: 304، 316، 321

کاربرد در پالایشگاه‌ها، واحدهای اسیدشویی، و صنایع غذایی پتروشیمی

۱-۳. لوله‌های آلیاژی (Alloy Steel)

مقاومت بالا در شرایط خاص (دما و فشار بسیار بالا)

طبق ASTM A335 (گریدهای P11، P22 و P91)

کاربرد در بویلرها، مبدل‌های حرارتی، خطوط حرارت بالا

۱-۴. لوله‌های پلیمری (PE، PVC، CPVC، HDPE)

کاربرد در سیستم‌های فاضلاب، خطوط گاز شهری، و آبرسانی

مقاومت بالا به خوردگی و هزینه نصب پایین

محدودیت در فشار و دمای کاری (CPVC تا ۹۰ درجه سانتی‌گراد)

—

۲. انواع اتصالات و روش‌های اتصال در صنعت

۲-۱. اتصالات جوشی (Welded Fittings)

استانداردهای ASME B16.9 و B16.11

اتصال دائم و مطمئن برای فشارهای بالا

نیازمند آزمون‌های NDT (مانند UT و RT) پس از جوشکاری

۲-۲. اتصالات فلنجی (Flanged Fittings)

قابل جداسازی، مناسب برای تعمیر و نگهداری آسان

استانداردهای ANSI/ASME B16.5 و B16.47

انواع: فلنج کور، گلودار، اسلیپ‌آن، رزوه‌ای

۲-۳. اتصالات پیچی (Threaded Fittings)

مناسب برای فشارهای پایین و قطرهای کوچک

مطابق با ASME B1.20.1

محدودیت در شرایط دمای بالا یا لرزش زیاد

—

۳. استانداردهای کلیدی بین‌المللی

API 5L: برای لوله‌های انتقال نفت و گاز

ASTM A106/A53/A335: برای لوله‌های فولادی تحت فشار

ASME B31.3: طراحی سیستم‌های لوله‌کشی فرآیندی

ISO 3183: مشخصات فنی لوله‌های خط

DIN 2448 و DIN 2605: استانداردهای آلمانی برای ابعاد و اتصالات

—

۴. طراحی و محاسبات مهندسی لوله‌کشی

۴-۱. محاسبه ضخامت دیواره لوله

با استفاده از فرمول ASME B31.3:

> t = (P × D) / (2 × S × E + P)

که در آن:

P: فشار داخلی طراحی (bar)

D: قطر بیرونی لوله (mm)

S: مقاومت مجاز ماده

E: ضریب جوش

۴-۲. ضریب خوردگی (C.A)

باید به ضخامت طراحی افزوده شود. معمولاً بین ۱ تا ۳ میلی‌متر در نظر گرفته می‌شود بسته به نوع سیال و شرایط محیطی.

—

۵. تست‌های کنترل کیفیت (Quality Control & NDT)

Hydrostatic Test: بررسی نشتی تحت فشار بالا

Ultrasonic Testing (UT): بررسی ضخامت و ترک‌های داخلی

Radiographic Test (RT): تصویربرداری پرتو ایکس از محل جوش

Magnetic Particle Testing (MT): برای مواد فرومغناطیس

همه این تست‌ها باید طبق استاندارد ASME Section V انجام شوند.

—

۶. نکات اجرایی نصب در پروژه‌های نفت و گاز

استفاده از پیچ و مهره‌های گالوانیزه گرم برای اتصالات فلنجی

اجرای اسپول‌سازی در کارگاه برای افزایش دقت و کاهش زمان نصب

رعایت شیب مناسب در لوله‌های ثقلی (مثلاً ۱٪ برای خطوط فاضلاب)

اجرای صحیح Anchor و Guide Supports برای مقابله با انبساط حرارتی

—

۷. مشکلات رایج و راهکارهای مهندسی

مشکل = (خوردگی داخلی)

علت رایج = (سیال اسیدی یا آبی با PH پایین) راهکار = (استفاده از پوشش اپوکسی یا لوله استیل)

مشکل = ( نشتی در محل اتصال)

علت رایج = (نصب نامناسب یا جوش معیوب) راهکار = (استفاده از فلنج مناسب، بازرسی NDT)

مشکل = (ترک حرارتی)

علت رایج = (تغییرات دمای سریع) راهکار = (استفاده از مواد با ضریب انبساط مناسب، طراحی انبساطی)

مشکل = (افت فشار زیاد)

علت رایج = (قطر نامناسب لوله) راهکار = (محاسبه مجدد قطر طبق فرمول دارسی-ویس‌باخ)

—

۸. جمع‌بندی

درک عمیق از انتخاب صحیح لوله، اتصالات، استانداردها و اجرای اصول مهندسی، نه‌تنها موجب بهینه‌سازی عملکرد سیستم‌های لوله‌کشی در صنایع نفت، گاز و پتروشیمی می‌شود، بلکه هزینه‌ها، خطرات و زمان‌های توقف ناخواسته را نیز به حداقل می‌رساند. مهندسان و مجریان پروژه باید همواره به‌روز و براساس استانداردهای معتبر عمل کنند.
