اتصالات جوشی فولادی: ستون فقرات ایمنی و استحکام در سیستم‌های پایپینگ صنعتی (نگاهی عمیق و جامع)

مقدمه: چرا اتصالات جوشی فولادی، قهرمانان گمنام صنعت هستند؟
تصور کنید شریان‌های حیاتی یک پالایشگاه عظیم نفت، یک نیروگاه پرقدرت، یا خطوط انتقال گاز طبیعی در مسافت‌های طولانی. در قلب این شبکه‌های پیچیده، سیالات و گازها تحت فشارها و دماهای بی‌نهایت بالا یا پایین، با سرعت و حجم زیاد جریان دارند. کوچکترین ضعف در اتصالات، می‌تواند منجر به فاجعه‌های زیست‌محیطی، خسارات مالی جبران‌ناپذیر و حتی تلفات جانی شود. اینجا است که اتصالات جوشی فولادی (Steel Butt-Weld Fittings) نه تنها به عنوان یک جزء، بلکه به عنوان یک تضمین‌کننده ایمنی، استحکام و یکپارچگی دائمی سیستم‌های پایپینگ صنعتی، نقشی بی‌بدیل ایفا می‌کنند.
این اتصالات، با فرآیند جوشکاری لب به لب (Butt Welding)، یک اتصال بدون درز و کاملاً همگن با لوله‌ها ایجاد می‌کنند. نتیجه؟ ساختاری یکپارچه که می‌تواند در برابر شدیدترین تنش‌های مکانیکی، فشارهای داخلی و خارجی، ارتعاشات مداوم و شوک‌های حرارتی مقاومت کند. هدف این مقاله، ارائه یک دیدگاه عمیق و جامع‌تر درباره این اجزای حیاتی است؛ از ریزترین جزئیات فنی و فرآیندهای تولید پیشرفته گرفته تا استانداردهای بین‌المللی و شناخت برندهای پیشرو که کیفیت و قابلیت اطمینان را در این صنعت تعریف می‌کنند. با ما همراه باشید تا دانش خود را در مورد ستون فقرات سیستم‌های پایپینگ صنعتی ارتقا دهید.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

بخش اول: درک عمیق اتصالات جوشی فولادی – فراتر از یک اتصال ساده
اتصالات جوشی فولادی قطعاتی از جنس فولاد هستند که با هدف تغییر جهت، انشعاب، کاهش یا افزایش قطر، یا مسدود کردن مسیر جریان در سیستم‌های لوله‌کشی مورد استفاده قرار می‌گیرند. ویژگی متمایز و اصلی آن‌ها، روش اتصالشان است: جوشکاری لب به لب (Butt Welding). این روش، برخلاف اتصالات رزوه ای یا فلنجی که دارای نقاط بالقوه نشتی هستند، یک اتصال مداوم و متالورژیکی بین لوله و اتصال ایجاد می‌کند.
چرا اتصالات جوشی، انتخابی بی‌همتا برای کاربردهای صنعتی سنگین هستند؟
* استحکام ساختاری بی‌نظیر: جوشکاری لب به لب، یکپارچگی مکانیکی بالایی را فراهم می‌کند. در یک جوشکاری صحیح، اتصال به قدری قوی است که می‌تواند بارهای کششی، فشاری و خمشی را حتی بیش از خود لوله اصلی تحمل کند. این امر در سیستم‌هایی با فشار بالا (مانند خطوط انتقال گاز) یا تحت تنش‌های مکانیکی مداوم (مانند سیستم‌های ارتعاشی) حیاتی است.
* آب‌بندی ۱۰۰٪ و دائمی: از آنجایی که اتصال به صورت یکپارچه و دائمی ایجاد می‌شود، عملاً هیچ مسیری برای نشتی سیال وجود ندارد. این ویژگی برای حمل و نقل سیالات خطرناک، سمی، رادیواکتیو، یا سیالات گران‌قیمت که هرگونه هدر رفت آنها می‌تواند فاجعه‌بار باشد، ضروری است.
* مقاومت حرارتی و فشاری فوق‌العاده: اتصالات جوشی برای تحمل گستره وسیعی از دماها (از برودتی تا دماهای بسیار بالا) و فشارهای کاری فوق‌العاده زیاد (تا هزاران PSI) طراحی و تست می‌شوند. این مقاومت به دلیل عدم وجود قطعات جداشدنی، رزوه یا واشر است که در دما و فشار بالا می‌توانند آسیب‌پذیر باشند.
* جریان بهینه سیال و کاهش افت فشار: طراحی داخلی این اتصالات معمولاً صاف و بدون مانع است. این “جریان روان” (Smooth Flow) باعث حداقل تلاطم و افت فشار در سیستم می‌شود که در فرآیندهایی با نیاز به بازدهی بالا (مانند خطوط انتقال سیالات با ویسکوزیته بالا) بسیار مهم است.
* کاهش وزن و فضای اشغالی: در مقایسه با اتصالات فلنجی که شامل دو فلنج، گسکت و چندین پیچ و مهره سنگین هستند، اتصالات جوشی بسیار سبک‌تر و فشرده‌تر هستند. این امر در پروژه‌های بزرگ با هزاران نقطه اتصال، به کاهش چشمگیر وزن کلی سازه و نیاز به فضای کمتر کمک می‌کند.
* نیاز کمتر به نگهداری: به دلیل ماهیت دائمی اتصال، نیاز به بازرسی‌های مکرر و نگهداری‌های پیشگیرانه برای جلوگیری از نشتی (مانند سفت کردن پیچ و مهره‌ها) در مقایسه با سایر اتصالات به شدت کاهش می‌یابد.
* ظاهر یکپارچه و زیبا: از نظر بصری، اتصالات جوشی یک ظاهر یکپارچه و حرفه‌ای به خط لوله می‌دهند که در برخی کاربردها (مانند تأسیسات دارای الزامات زیبایی‌شناختی) مزیت محسوب می‌شود.

بخش دوم: کالبدشکافی انواع اتصالات جوشی فولادی و کاربردهای مهندسی آن‌ها
هر نوع اتصال جوشی، نقش مهندسی خاصی را در شبکه لوله‌کشی ایفا می‌کند:
* زانو (Elbow): فرمانده تغییر مسیر
* کاربرد اصلی: تغییر جهت جریان سیال در خط لوله.
* انواع رایج:

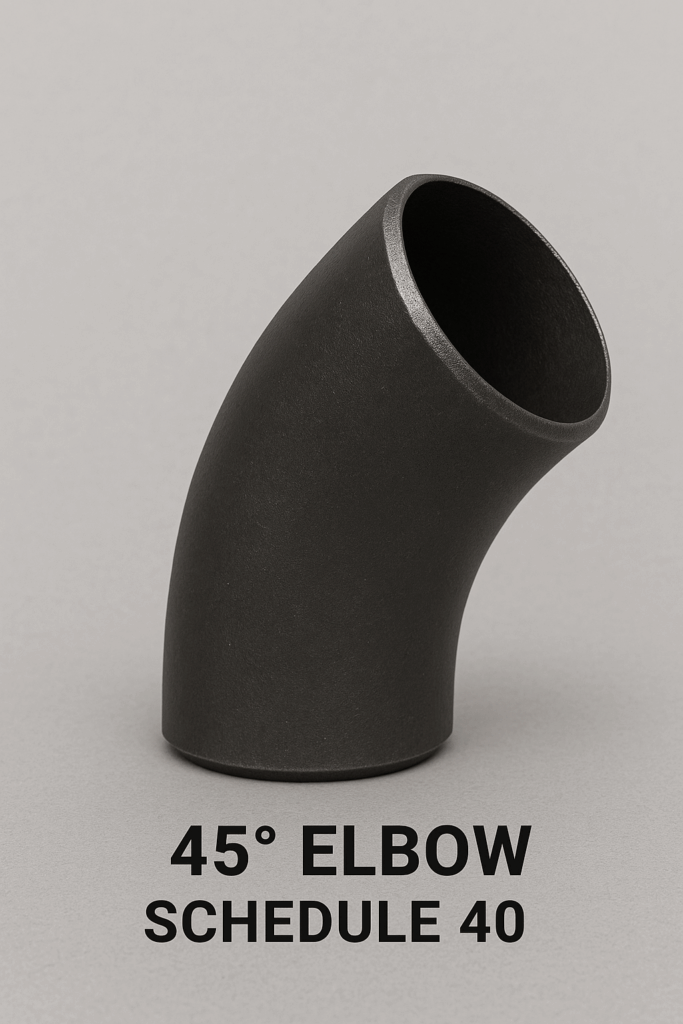

* زانوهای ۹۰ درجه (90 Degree Elbow): پرکاربردترین نوع، برای تغییر مسیر ۹۰ درجه‌ای.
* زانوهای ۴۵ درجه (45 Degree Elbow): برای تغییر مسیرهای کوچک‌تر یا ایجاد خمیدگی‌های نرم‌تر.
* زانوهای شعاع بلند (Long Radius – LR Elbow): شعاع خمیدگی آن‌ها ۱.۵ برابر قطر اسمی لوله (1.5D) است. این زانوها افت فشار کمتری ایجاد می‌کنند و برای سیالاتی با سرعت بالا یا ذرات جامد معلق مناسب‌تر هستند، زیرا تلاطم را به حداقل می‌رسانند.
* زانوهای شعاع کوتاه (Short Radius – SR Elbow): شعاع خمیدگی آن‌ها ۱ برابر قطر اسمی لوله (1D) است. این زانوها فضای کمتری اشغال می‌کنند و برای فضاهای محدود مناسب‌اند، اما افت فشار بیشتری ایجاد می‌کنند.
* نکته مهندسی: انتخاب بین LR و SR بستگی به فضای موجود، افت فشار مجاز و نوع سیال دارد.
* سه‌راهی (Tee): دروازه‌بان انشعاب و ادغام
* کاربرد اصلی: تقسیم جریان سیال به دو مسیر یا جمع‌آوری جریان از دو مسیر ورودی به یک مسیر خروجی.
* انواع رایج:
* سه‌راهی مساوی (Equal Tee / Straight Tee): هر سه پورت (یک ورودی و دو خروجی، یا برعکس) دارای قطر مساوی هستند.
* سه‌راهی کاهنده (Reducing Tee): پورت انشعاب (Branch) دارای قطر کوچک‌تری نسبت به پورت اصلی (Run) است. این نوع، برای کاهش قطر جریان در نقطه انشعاب استفاده می‌شود.
* نکته مهندسی: طراحی سه‌راهی‌ها برای مقاومت در برابر تنش‌های ناشی از تغییر جهت و فشار در نقطه انشعاب بسیار حیاتی است.
* کاهنده (Reducer): پل انتقال از قطر بزرگ به کوچک و برعکس
* کاربرد اصلی: کاهش یا افزایش تدریجی قطر لوله در سیستم.
* انواع رایج:
* کاهنده هم‌مرکز (Concentric Reducer): دو انتهای آن بر روی یک محور مشترک قرار دارند. این نوع برای خطوط عمودی یا زمانی که هم‌راستایی مرکزی ضروری است، استفاده می‌شود.
* کاهنده غیرهم‌مرکز (Eccentric Reducer): محور دو انتها با هم موازی هستند اما روی هم نیستند. این نوع برای خطوط افقی استفاده می‌شود تا از تجمع هوا یا مایع (که می‌تواند باعث کاویتاسیون در پمپ‌ها شود) در بخش بالایی یا پایینی لوله جلوگیری کند.
* نکته مهندسی: انتخاب نوع کاهنده بر اساس جهت جریان، نوع سیال و الزامات هیدرودینامیکی سیستم صورت می‌گیرد.
* کپ (Cap): پایانه‌های دائمی یک خط لوله
* کاربرد اصلی: مسدود کردن دائمی انتهای یک خط لوله.
* نکته مهندسی: کپ‌ها باید بتوانند فشارهای داخلی لوله را به طور کامل تحمل کنند و آب‌بندی مطمئنی را ارائه دهند.
* سردنده (Stub End): رفیق فلنج‌های لق
* کاربرد اصلی: این اتصال به خودی خود جوشی است اما در ترکیب با فلنج‌های لق (Lap Joint Flanges) استفاده می‌شود. سردنده به لوله جوش داده می‌شود و فلنج لق آزادانه پشت آن حرکت می‌کند.
* مزیت مهندسی: این ترکیب امکان چرخش فلنج را برای هم‌راستایی آسان سوراخ‌های پیچ فراهم می‌کند که در هنگام نصب قطعات بزرگ یا پیچیده بسیار مفید است. همچنین، تنها سردنده در تماس با سیال خورنده است، که می‌تواند هزینه‌ها را کاهش دهد (در صورت استفاده از فلنج لق از جنس ارزان‌تر).
* چهارراهی (Cross): انشعابات پیچیده
* کاربرد اصلی: تقسیم جریان سیال به چهار مسیر یا جمع‌آوری از چهار مسیر.
* نکته مهندسی: به دلیل پیچیدگی و تمرکز تنش در نقطه تقاطع، کاربرد کمتری نسبت به سه‌راهی دارد و در طراحی پایپینگ، مهندسان معمولاً ترجیح می‌دهند از ترکیبی از سه‌راهی‌ها و زانوها استفاده کنند.
بخش سوم: علم مواد و فرآیند تولید اتصالات جوشی – تضمین کیفیت از ابتدا
کیفیت یک اتصال جوشی، به شدت به مواد اولیه و دقت فرآیند تولید آن وابسته است.
فرآیندهای تولید پیشرفته:
* فرآیند شکل‌دهی سرد (Cold Forming): برای تولید اتصالات از ورق‌ها یا لوله‌های فولادی در دمای اتاق استفاده می‌شود. این فرآیند شامل خمکاری، کشش و پرس‌کاری است. مزیت آن، کنترل دقیق ابعاد و سطح صاف‌تر است.
* فرآیند فورجینگ گرم (Hot Forging): برای تولید اتصالات از شمش‌های فولادی در دماهای بالا استفاده می‌شود. این فرآیند، ساختار دانه‌ای فولاد را بهبود بخشیده و استحکام مکانیکی بالایی به قطعه نهایی می‌دهد. این فرآیند برای اتصالات با دیواره ضخیم‌تر یا تحت فشارهای بالاتر ترجیح داده می‌شود.
* عملیات حرارتی (Heat Treatment): پس از شکل‌دهی، اتصالات تحت عملیات حرارتی خاصی (مانند نرماله کردن، کوئنچ و تمپرینگ) قرار می‌گیرند تا خواص مکانیکی (استحکام، سختی، چقرمگی) بهبود یابد و تنش‌های داخلی ناشی از فرآیند تولید حذف شوند.
* پخ‌زنی (Beveling): لبه‌های اتصالات (انتهای جوش) به صورت پخ‌زده یا اریب (Beveled End – BE) آماده می‌شوند تا فضای مناسبی برای نفوذ کامل جوش (Full Penetration Weld) فراهم شود. این پخ‌زنی مطابق با استانداردهای مشخص (مانند ASME B16.25) انجام می‌گیرد.
مواد ساخت اتصالات جوشی – انتخابی بر اساس نیاز فرآیند:
انتخاب گرید فولاد برای ساخت اتصالات، یکی از مهم‌ترین تصمیمات در طراحی سیستم پایپینگ است که مستقیماً به نوع سیال، دما، فشار و محیط عملیاتی بستگی دارد:
* فولاد کربن (Carbon Steel – CS): اسب بارکش صنعت
* گریدهای رایج و کاربرد: ASTM A234 WPB (رایج‌ترین و پرکاربردترین گرید برای اتصالات جوشی فولاد کربن، مناسب برای سرویس در دماهای متوسط و بالا)، A234 WPC. این گریدها از مقاومت خوبی در برابر کشش و ضربه برخوردارند و برای خطوط لوله آب، بخار فشار پایین، نفت، گاز و هوا در کاربردهای عمومی صنعتی بسیار مناسب هستند.
* ویژگی: مقرون به صرفه، قابلیت جوشکاری خوب.
* فولاد آلیاژی (Alloy Steel – AS): برای دماهای بالا و شرایط خاص
* گریدهای رایج: ASTM A234 WP5, WP9, WP11, WP22. این گریدها حاوی عناصر آلیاژی مانند کروم (Cr) و مولیبدن (Mo) هستند که مقاومت به خزش (Creep Resistance – تغییر شکل تحت تنش در دماهای بالا) و مقاومت به خوردگی در برابر برخی عوامل شیمیایی را به شدت افزایش می‌دهند.
* کاربرد: در نیروگاه‌ها (خطوط بخار با دمای بسیار بالا)، صنایع پتروشیمی (راکتورها و کوره‌ها)، و هر جا که نیاز به مقاومت در برابر دماهای بالا و استحکام در دمای بالا باشد.
* فولاد ضد زنگ (Stainless Steel – SS): پادشاه مقاومت به خوردگی
* گریدهای رایج: ASTM A403 WP304, WP304L, WP316, WP316L.
* WP304/304L: گرید عمومی برای مقاومت به خوردگی، مناسب برای صنایع غذایی، لبنی، آب و فاضلاب. (L در 304L به معنای Low Carbon است که قابلیت جوشکاری را بهبود می‌بخشد و حساسیت به خوردگی بین دانه‌ای پس از جوشکاری را کاهش می‌دهد).
* WP316/316L: بهترین انتخاب برای محیط‌های خورنده تر، به ویژه در حضور کلرایدها (به دلیل وجود مولیبدن). در صنایع دریایی، شیمیایی، داروسازی، نفت و گاز دریایی و صنایع خمیر و کاغذ بسیار پرکاربرد است.
* ویژگی: مقاومت عالی در برابر خوردگی، بهداشت بالا، قابلیت جوشکاری خوب (مخصوصاً L-Grades).
* فولاد آلیاژی دما پایین (Low Temperature Carbon Steel – LTCS): برای سرمای شدید
* گریدهای رایج: ASTM A420 WPL6.
* کاربرد: برای خطوط لوله در دماهای بسیار پایین (مانند خطوط گاز LNG، آمونیاک، یا در مناطق با آب و هوای سرد شدید) که نیاز به حفظ چقرمگی (Toughness) در دماهای برودتی دارند.

بخش پنجم: استانداردهای بین‌المللی و برندهای پیشرو – تضمین کیفیت در سطح جهانی
در صنعت اتصالات جوشی فولادی، پایبندی به استانداردهای دقیق و انتخاب برندهای معتبر، تنها یک انتخاب نیست، بلکه یک ضرورت مطلق برای تضمین ایمنی و عملکرد سیستم است.
مهم‌ترین استانداردهای بین‌المللی:
* ASME B16.9 (Factory-Made Wrought Butt-Welding Fittings): این استاندارد “کتاب مقدس” برای اتصالات جوشی فولادی است. ابعاد کلی (Overall Dimensions)، تلرانس‌ها، ابعاد پخ‌زنی (Beveling Dimensions)، رتبه‌بندی فشار و دما (Pressure-Temperature Ratings) و حداقل الزامات ضخامت دیواره را برای طیف وسیعی از اتصالات جوشی فورج شده و بدون درز مشخص می‌کند.
* ASME B16.25 (Butt-Welding Ends): این استاندارد به طور خاص الزامات آماده‌سازی انتهای لوله‌ها و اتصالات برای جوشکاری لب به لب را پوشش می‌دهد و تضمین می‌کند که پخ‌زنی (Bevel) به درستی انجام شده باشد تا نفوذ کامل جوش امکان‌پذیر شود.
* ASTM A234 (Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service): این استاندارد مشخصات مواد و الزامات متالورژیکی را برای اتصالات جوشی فولاد کربن و فولاد آلیاژی (برای سرویس در دماهای متوسط و بالا) تعریف می‌کند. این شامل ترکیب شیمیایی، خواص مکانیکی و عملیات حرارتی می‌شود.
* ASTM A403 (Standard Specification for Wrought Austenitic Stainless Steel Piping Fittings): مشابه A234، اما این استاندارد به طور خاص برای اتصالات جوشی فولاد ضد زنگ آستنیتی (مانند ۳۰۴ و ۳۱۶) است.
* MSS SP-43 (Standard Practice for Wrought Stainless Steel Butt-Welding Fittings): این استاندارد برای اتصالات جوشی فولاد ضد زنگ با دیواره نازک‌تر و ابعاد خاصی که ممکن است در ASME B16.9 پوشش داده نشده باشند، کاربرد دارد.
برندهای معتبر و پیشرو در صنعت اتصالات جوشی فولادی:
انتخاب اتصالات از تولیدکنندگان معتبر جهانی، تضمین‌کننده کیفیت مواد، دقت فرآیند تولید و پایبندی به استانداردهای بین‌المللی است. این برندها، با سابقه درخشان و گواهینامه‌های متعدد، در پروژه‌های عظیم صنعتی در سراسر جهان مورد اعتماد هستند:
* بِنکن (Benkan Corporation – ژاپن):
* شهرت: یکی از باسابقه‌ترین و معتبرترین تولیدکنندگان اتصالات جوشی در جهان، به ویژه در آسیا. بنکن به دلیل کیفیت بی‌نظیر، تلرانس‌های دقیق، و تمرکز بر محصولات با کارایی بالا برای صنایع پتروشیمی، نیروگاهی (از جمله هسته‌ای) و نفت و گاز شناخته شده است. محصولات آن‌ها از نظر متالورژیکی بسیار قابل اعتماد هستند.
* تخصص: طیف وسیعی از اتصالات جوشی در گریدهای کربن استیل، آلیاژ استیل و استنلس استیل.
* تکنوفورج (Technoforge – هند):
* شهرت: یکی از بزرگترین و شناخته شده‌ترین تولیدکنندگان اتصالات جوشی در هند و دارای سهم قابل توجهی در بازار جهانی، به ویژه در خاورمیانه و آسیا. تکنوفورج به دلیل ظرفیت تولید بالا، تنوع محصولات و رعایت استانداردهای بین‌المللی شهرت دارد.
* تخصص: تولید انبوه انواع اتصالات جوشی در گریدهای مختلف برای کاربردهای عمومی و خاص.
* ایزومات (Izumat – ژاپن):
* شهرت: یکی دیگر از تولیدکنندگان ژاپنی با کیفیت بالا که در کنار بنکن، نماینده‌ای از دقت و کیفیت مهندسی ژاپنی در صنعت اتصالات است. محصولات ایزومات نیز در پروژه‌هایی که بالاترین سطح قابلیت اطمینان مورد نیاز است، به کار می‌روند.
* ویتور (Vitor – چین):
* شهرت: یک تولیدکننده بزرگ چینی که به دلیل ارائه محصولات با کیفیت رقابتی و مطابق با استانداردهای بین‌المللی، به سرعت در بازار جهانی رشد کرده است. ویتور تلاش می‌کند تا تعادلی بین کیفیت و قیمت ارائه دهد.
* کاسین (Kasin – کره جنوبی):
* شهرت: یکی از تولیدکنندگان برجسته در کره جنوبی که به دلیل ارائه محصولات با کیفیت قابل اعتماد و رعایت استانداردهای جهانی، در پروژه‌های مختلف نفت و گاز و نیروگاهی استفاده می‌شود.
نکات حیاتی هنگام خرید و انتخاب:
* گواهی‌نامه‌های مواد (MTC – Material Test Certificates): همواره برای هر دسته از اتصالات، درخواست MTC کنید. این گواهی‌نامه‌ها ترکیب شیمیایی، خواص مکانیکی و نتایج تست‌های انجام شده روی مواد اولیه را تضمین می‌کنند.
* قابلیت ردیابی (Traceability): اتصالات معتبر دارای کدهایی هستند که امکان ردیابی آن‌ها تا منبع تولید و مواد اولیه را فراهم می‌کنند. این امر برای کنترل کیفیت و عیب‌یابی در آینده بسیار مهم است.
* بازرسی شخص ثالث (Third-Party Inspection): در پروژه‌های بزرگ، بازرسی توسط یک سازمان مستقل شخص ثالث (مانند Bureau Veritas, SGS) برای تأیید کیفیت و انطباق با استانداردها اکیداً توصیه می‌شود.
نتیجه‌گیری نهایی: اتصالات جوشی – سرمایه‌ای برای آینده‌ای ایمن و کارآمد
اتصالات جوشی فولادی بیش از یک قطعه در شبکه لوله‌کشی هستند؛ آن‌ها نقطه حیاتی اطمینان، دوام و ایمنی هر سیستم صنعتی را تشکیل می‌دهند. در دنیایی که پیامدهای یک نشتی کوچک می‌تواند فاجعه‌بار باشد، انتخاب دقیق، نصب حرفه‌ای و نگهداری صحیح این اجزا، سرمایه‌گذاری در آینده‌ای ایمن، پایدار و بدون وقفه است.
با درک عمیق از انواع مختلف اتصالات جوشی، علم مواد پشت آن‌ها، فرآیندهای تولید پیچیده و شناخت برندهای پیشرو جهانی، شما نه تنها تصمیمات خرید آگاهانه‌تری خواهید گرفت، بلکه می‌توانید از یکپارچگی و کارایی بلندمدت زیرساخت‌های صنعتی خود اطمینان حاصل کنید.
ما در [IranPipes]، به عنوان متخصصان پیشرو در زمینه تأمین اتصالات جوشی فولادی با بالاترین کیفیت و از برندهای معتبر جهانی مانند بنکن (Benkan)، تکنو فورج (Technoforge) و سایر تولیدکنندگان تراز اول، و با بهره‌گیری از دانش فنی گسترده کارشناسان مجرب خود، آماده‌ایم تا شما را در هر مرحله از انتخاب و خرید بهترین و مناسب‌ترین راه‌حل‌ها برای تمامی نیازهای صنعتی و پایپینگ یاری رسانیم. برای مشاوره تخصصی رایگان و مشاهده لیست کامل محصولات، همین امروز از [www.IranPipes.com] بازدید فرمایید و اجازه دهید ما در ساخت آینده‌ای ایمن و کارآمد برای کسب‌وکار شما، یاری‌رسان باشیم.
