مقدمه

در دنیای مهندسی، صنعت و حتی کارهای فنی روزمره، دقت اندازه‌گیری حرف اول را می‌زند. هر میلی‌متر و حتی میکرون می‌تواند تفاوت بزرگی در کیفیت، عملکرد و ایمنی یک محصول ایجاد کند. در این میان، کولیس (Caliper) به عنوان یکی از پرکاربردترین و حیاتی‌ترین ابزارهای اندازه‌گیری طول، نقشی بی‌بدیل ایفا می‌کند. این ابزار دستی، با طراحی هوشمندانه خود، امکان اندازه‌گیری ابعاد داخلی، خارجی، عمق و پله را با دقتی چشمگیر فراهم می‌آورد.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

از کارگاه‌های کوچک نجاری و تراشکاری گرفته تا خطوط تولید پیچیده در صنایع هوافضا و پزشکی، کولیس ابزاری است که به متخصصان کمک می‌کند تا از مطابقت قطعات با نقشه‌ها اطمینان حاصل کنند و از خطاهای پرهزینه جلوگیری نمایند. این مقاله جامع به شما کمک می‌کند تا با انواع کولیس، نحوه عملکرد دقیق آن، روش‌های اندازه‌گیری صحیح و محاسبه اعداد روی آن آشنا شوید. با ما همراه باشید تا گامی مهم در افزایش دقت و کیفیت کارهای خود بردارید.

بخش اول: کولیس چیست و چرا به آن نیاز داریم؟

کولیس (که گاهی به آن ورنیه کالیپر نیز گفته می‌شود)، ابزاری برای اندازه‌گیری فاصله بین دو نقطه است. این ابزار دارای دو فک (آرواره) است که یکی ثابت و دیگری متحرک است. با حرکت فک متحرک، می‌توان فاصله بین فک‌ها را تغییر داد و آن را با ابعاد قطعه مورد نظر تطبیق داد.

چرا کولیس ابزاری ضروری است؟

* دقت بالا: کولیس‌ها، به خصوص انواع دیجیتال و ورنیه‌ای، می‌توانند ابعاد را با دقت ۰.۰۱، ۰.۰۲ یا ۰.۰۵ میلی‌متر (و معادل آن در اینچ) اندازه‌گیری کنند که برای بسیاری از کاربردهای صنعتی و فنی کافی است.

* تنوع اندازه‌گیری: برخلاف خط‌کش یا متر که فقط طول را اندازه‌گیری می‌کنند، کولیس قابلیت اندازه‌گیری ابعاد خارجی، داخلی، عمق و پله را دارد.

* سهولت استفاده: با کمی تمرین، کار با کولیس آسان است و نتایج قابل اعتمادی ارائه می‌دهد.

* قابلیت حمل: کولیس‌ها ابزاری دستی و قابل حمل هستند که می‌توانند به راحتی در هر کارگاه یا محیط صنعتی مورد استفاده قرار گیرند.

بخش دوم: انواع کولیس و ویژگی‌های آن‌ها

کولیس‌ها در انواع مختلفی تولید می‌شوند که هر کدام مزایا و کاربردهای خاص خود را دارند:

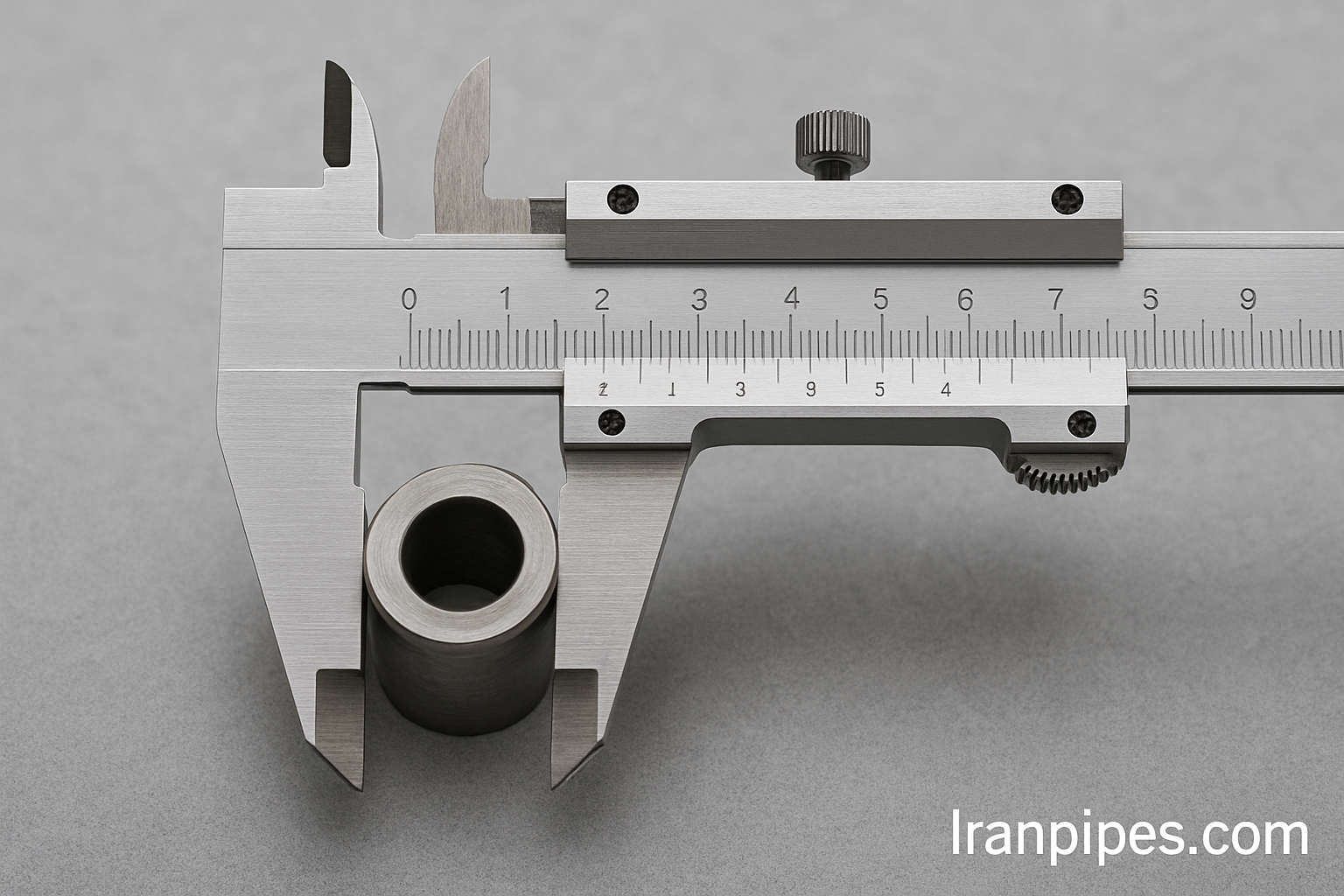

۱. کولیس ورنیه (Vernier Caliper):

* ویژگی‌ها: این نوع کولیس، سنتی‌ترین مدل است و برای خواندن اندازه‌ها، از یک مقیاس اصلی (مانند خط‌کش) و یک مقیاس ورنیه (یک اسلاید کوچک متحرک با تقسیم‌بندی‌های خاص) استفاده می‌کند. دقت آن معمولاً ۰.۰۲ یا ۰.۰۵ میلی‌متر است.

* مزایا: عدم نیاز به باتری، دوام بالا، مقاوم در برابر گرد و غبار و رطوبت.

* معایب: خواندن اندازه نیاز به تمرکز و دقت بیشتری دارد، ممکن است برای افراد تازه‌کار کمی چالش‌برانگیز باشد.

* کاربرد: در کارگاه‌های آموزشی، مکانیکی، فلزکاری و هرجایی که دقت خوب و دوام اهمیت دارد.

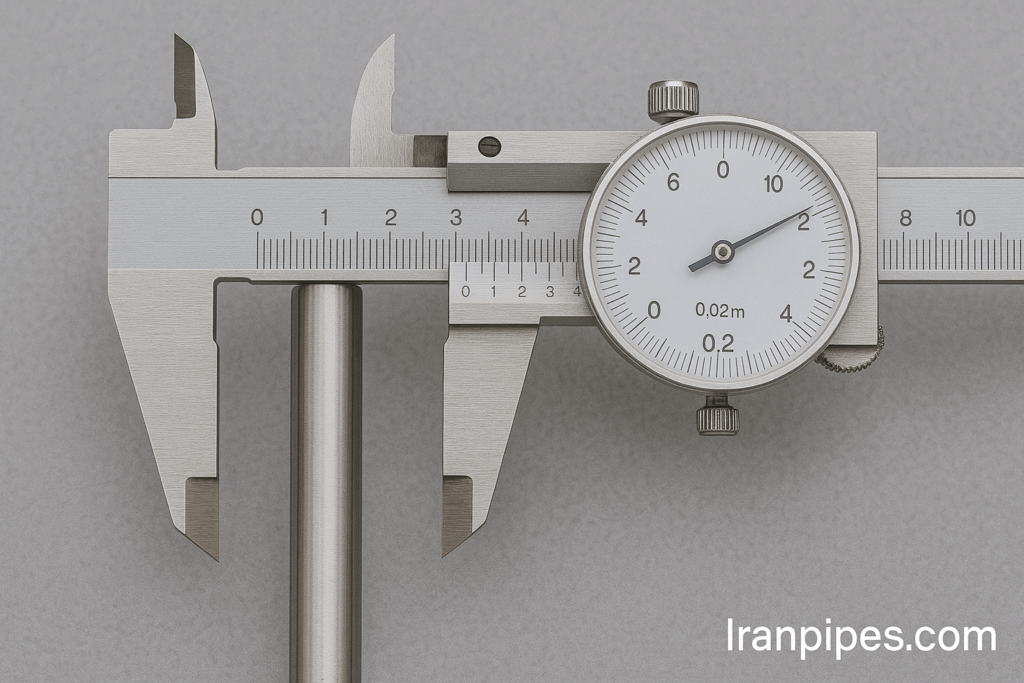

۲. کولیس ساعتی یا عقربه‌ای (Dial Caliper):

* ویژگی‌ها: این کولیس‌ها علاوه بر مقیاس اصلی، دارای یک عقربه (Dial) و صفحه مدرج هستند که حرکت فک متحرک را با دقت بیشتری نشان می‌دهند. هر چرخش کامل عقربه نشان‌دهنده یک میلی‌متر یا یک دهم اینچ است.

* مزایا: خواندن سریع و آسان اندازه‌ها، دقت بالا (معمولاً ۰.۰۲ میلی‌متر)، خطای انسانی کمتر در خواندن.

* معایب: حساس‌تر به ضربه و آلودگی نسبت به کولیس ورنیه، نیاز به کالیبراسیون دوره‌ای.

* کاربرد: در محیط‌های تولیدی، کنترل کیفیت، و هرجایی که سرعت و دقت در خواندن اهمیت دارد.

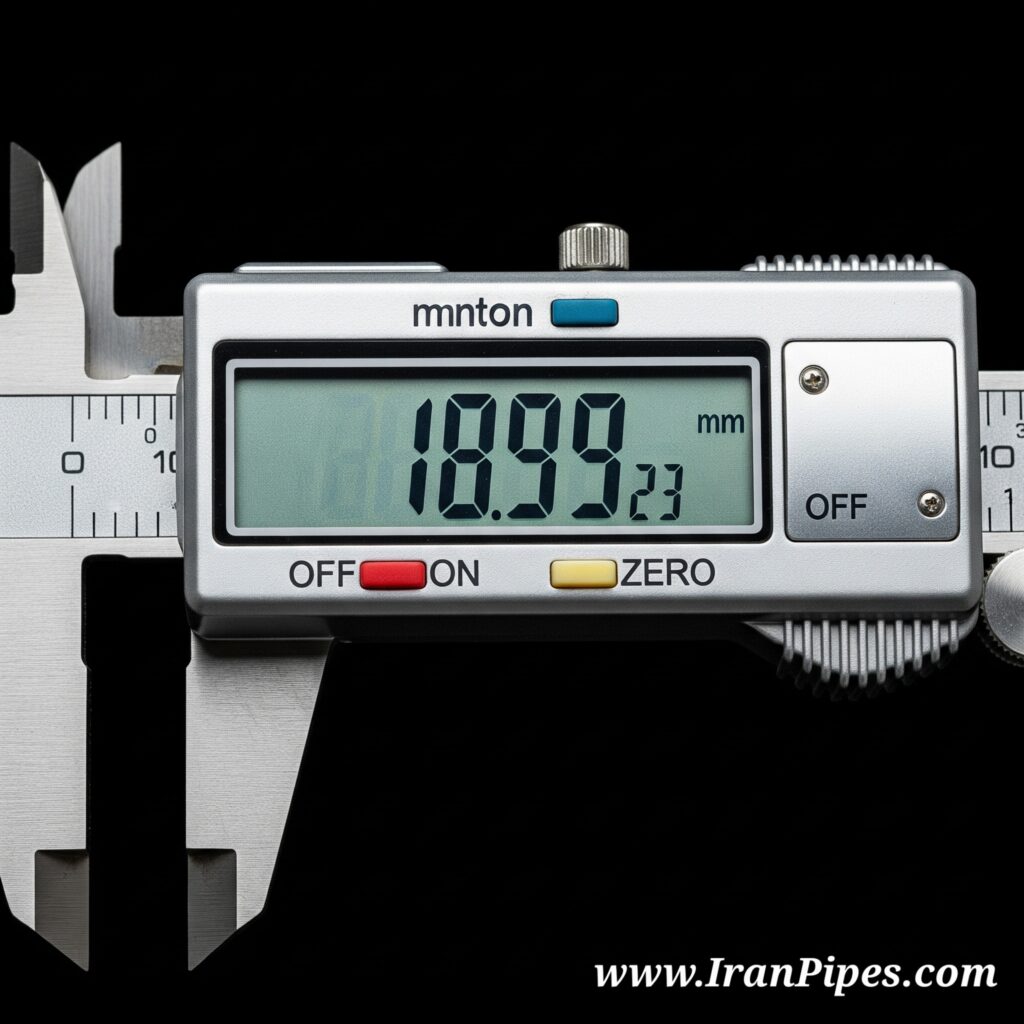

۳. کولیس دیجیتال (Digital Caliper):

* ویژگی‌ها: پیشرفته‌ترین نوع کولیس که اندازه‌گیری‌ها را به صورت دیجیتال بر روی یک صفحه نمایش LCD نشان می‌دهد. این کولیس‌ها اغلب دارای دکمه‌هایی برای تغییر واحد (میلی‌متر/اینچ)، صفر کردن (تنظیم صفر در هر نقطه) و نگهداری داده‌ها (Data Hold) هستند.

* مزایا: خواندن فوق‌العاده آسان و سریع، دقت بسیار بالا (معمولاً ۰.۰۱ میلی‌متر)، قابلیت اتصال به کامپیوتر برای ثبت داده‌ها.

* معایب: نیاز به باتری، حساس‌تر به آب و گرد و غبار (مگر اینکه ضد آب باشند)، قیمت بالاتر.

* کاربرد: در صنایع دقیق مانند هوافضا، پزشکی، الکترونیک، و آزمایشگاه‌های کالیبراسیون.

بخش سوم: اجزای اصلی کولیس

برای درک بهتر نحوه کار با کولیس، آشنایی با اجزای آن ضروری است:

* فک‌های خارجی (Outside Jaws): برای اندازه‌گیری ابعاد خارجی قطعات (قطر بیرونی، طول).

* فک‌های داخلی (Inside Jaws): برای اندازه‌گیری ابعاد داخلی قطعات (قطر داخلی، عرض شکاف).

* میله عمق‌سنج (Depth Rod/Blade): یک میله نازک که از انتهای کولیس خارج می‌شود و برای اندازه‌گیری عمق سوراخ‌ها یا پله‌ها استفاده می‌شود.

* تیغه پله‌سنج (Step Measuring Face): لبه‌ای در انتهای فک ثابت که برای اندازه‌گیری ارتفاع پله‌ها استفاده می‌شود.

* مقیاس اصلی (Main Scale/Rule): مقیاس ثابت کولیس که بر حسب میلی‌متر و/یا اینچ مدرج شده است.

* مقیاس ورنیه (Vernier Scale): مقیاس متحرک که به همراه فک متحرک حرکت می‌کند و برای خواندن اعشار اندازه‌گیری استفاده می‌شود (در کولیس‌های ورنیه).

* پیچ قفل (Lock Screw): برای ثابت کردن فک متحرک در یک موقعیت خاص پس از اندازه‌گیری.

* غلتک شست (Thumb Roller): برای حرکت نرم و دقیق فک متحرک با استفاده از انگشت شست.

* صفحه نمایش LCD (در کولیس دیجیتال): برای نمایش دیجیتالی اندازه.

* صفحه عقربه (در کولیس ساعتی): برای نمایش اعشار اندازه با استفاده از عقربه.

بخش چهارم: نحوه اندازه‌گیری با کولیس (گام به گام)

اندازه‌گیری با کولیس، به خصوص کولیس ورنیه، نیازمند کمی تمرین است. در اینجا نحوه اندازه‌گیری انواع ابعاد توضیح داده شده است:

۱. اندازه‌گیری ابعاد خارجی (Outside Measurement):

* فک‌های خارجی را باز کنید تا قطعه مورد نظر بین آن‌ها قرار گیرد.

* فک متحرک را به آرامی ببندید تا هر دو فک به طور کامل با سطح قطعه تماس پیدا کنند. دقت کنید فشار بیش از حد وارد نکنید تا ابزار یا قطعه تغییر شکل ندهد.

* پیچ قفل را محکم کنید تا فک‌ها ثابت شوند.

* نحوه خواندن (کولیس ورنیه):

* ابتدا به مقیاس اصلی نگاه کنید. عددی را که صفر ورنیه از آن عبور کرده است (یا دقیقاً روی آن قرار گرفته است) بخوانید. این عدد، قسمت صحیح یا “میلی‌متر کامل” اندازه‌گیری شماست.

* سپس به مقیاس ورنیه نگاه کنید. خطی را پیدا کنید که دقیقاً با یکی از خطوط مقیاس اصلی منطبق شده باشد. این خط، قسمت اعشاری اندازه‌گیری شما را نشان می‌دهد. آن را در دقت کولیس (مثلاً ۰.۰۲ یا ۰.۰۵) ضرب کنید تا مقدار اعشاری به دست آید.

* اندازه نهایی: (عدد صحیح از مقیاس اصلی) + (عدد از ورنیه × دقت کولیس).

* نحوه خواندن (کولیس دیجیتال): عدد به صورت مستقیم روی صفحه نمایش داده می‌شود.

۲. اندازه‌گیری ابعاد داخلی (Inside Measurement):

* فک‌های داخلی را داخل سوراخ یا شکاف مورد نظر قرار دهید.

* فک متحرک را به آرامی باز کنید تا هر دو فک به طور کامل با دیواره‌های داخلی تماس پیدا کنند.

* پیچ قفل را محکم کنید.

* نحوه خواندن: مانند اندازه‌گیری ابعاد خارجی است.

۳. اندازه‌گیری عمق (Depth Measurement):

* انتهای کولیس (سمت فک ثابت) را روی سطح قطعه قرار دهید.

* میله عمق‌سنج را به آرامی به پایین فشار دهید تا انتهای آن به کف سوراخ یا پله برسد.

* پیچ قفل را محکم کنید.

* نحوه خواندن: مانند اندازه‌گیری ابعاد خارجی است.

۴. اندازه‌گیری پله (Step Measurement):

* لبه پله‌سنج (انتهای فک ثابت) را روی سطح بالاترین پله قرار دهید.

* فک متحرک را حرکت دهید تا لبه آن به سطح پایین‌ترین پله برسد.

* پیچ قفل را محکم کنید.

* نحوه خواندن: مانند اندازه‌گیری ابعاد خارجی است.

بخش پنجم: دقت، کالیبراسیون و نگهداری کولیس

برای اطمینان از صحت اندازه‌گیری‌ها، رعایت نکات زیر ضروری است:

دقت و ریزترین واحد (Least Count):

* ریزترین واحد، کوچکترین اندازه‌ای است که کولیس می‌تواند با دقت اندازه‌گیری کند. این عدد بر روی کولیس (معمولاً روی مقیاس ورنیه یا کنار صفحه نمایش) مشخص شده است (مثلاً ۰.۰۲mm, 0.05mm, 0.01mm).

* محاسبه ریزترین واحد (برای کولیس ورنیه): ریزترین واحد = (کوچکترین تقسیم‌بندی روی مقیاس اصلی) / (تعداد تقسیم‌بندی روی مقیاس ورنیه).

* مثال: اگر کوچکترین تقسیم‌بندی روی مقیاس اصلی ۱ میلی‌متر باشد و مقیاس ورنیه ۵۰ تقسیم‌بندی داشته باشد، ریزترین واحد می‌شود: ۱/۵۰ = ۰.۰۲ میلی‌متر.

کالیبراسیون (Calibration):

* تنظیم صفر: قبل از هر اندازه‌گیری، مطمئن شوید که وقتی فک‌های کولیس کاملاً بسته هستند، عدد صفر مقیاس ورنیه دقیقاً با عدد صفر مقیاس اصلی منطبق باشد (در کولیس ورنیه)، یا صفحه نمایش دیجیتال عدد صفر را نشان دهد (در کولیس دیجیتال). اگر اینطور نبود، در کولیس‌های دیجیتال می‌توانید با دکمه “Zero” آن را صفر کنید. در کولیس‌های ورنیه، اگر خطای صفر داشت، باید به آن توجه کنید یا برای تعمیر اقدام کنید.

* کالیبراسیون دوره‌ای: برای اطمینان از دقت در بلندمدت، کولیس‌ها باید به صورت دوره‌ای توسط آزمایشگاه‌های کالیبراسیون معتبر و با استفاده از گیج‌بلوک‌های استاندارد، کالیبره شوند.

نکات نگهداری:

* تمیز نگه داشتن: گرد و غبار، براده‌های فلز، و مایعات می‌توانند به دقت کولیس آسیب برسانند. پس از هر بار استفاده، آن را با یک پارچه تمیز پاک کنید.

* محافظت در برابر ضربه: کولیس را در جعبه مخصوص خود نگهداری کنید تا از ضربه و افتادن محافظت شود.

* روغن‌کاری سبک: در کولیس‌های ورنیه و ساعتی، گاهی اوقات می‌توان با یک لایه نازک روغن صنعتی مناسب، حرکت فک را نرم نگه داشت.

* عدم قرار گرفتن در معرض دمای شدید: تغییرات شدید دما می‌تواند بر دقت کولیس تأثیر بگذارد.

نتیجه‌گیری نهایی

کولیس، فراتر از یک ابزار ساده، نمادی از دقت و کیفیت در فرآیندهای اندازه‌گیری است. چه در یک کارگاه کوچک مشغول به کار باشید و چه در یک محیط صنعتی پیشرفته، تسلط بر استفاده از این ابزار به شما کمک می‌کند تا از مطابقت کامل قطعات با استانداردها اطمینان حاصل کرده و خطاهای احتمالی را به حداقل برسانید.

با انتخاب نوع مناسب کولیس، رعایت اصول اندازه‌گیری صحیح و نگهداری مناسب، می‌توانید سال‌ها از این ابزار ارزشمند بهره‌مند شوید. سرمایه‌گذاری در یک کولیس با کیفیت، در واقع سرمایه‌گذاری در دقت، بهره‌وری و اعتبار کار شماست.
