مقدمه

شیرآلات صنعتی یکی از کلیدی‌ترین اجزای سیستم‌های انتقال در صنایع نفت، گاز، پتروشیمی و حتی بخش‌های نیروگاهی هستند. بدون این تجهیزات، امکان کنترل جریان سیالات، ایمنی عملیاتی و نگهداری بهینه خطوط انتقال امکان‌پذیر نخواهد بود. این مقاله با هدف بررسی عملکرد، دسته‌بندی و معیارهای تخصصی انتخاب شیرآلات صنعتی نوشته شده است تا راهنمایی جامع برای مهندسین، پیمانکاران و مدیران پروژه باشد.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد
—

۱. عملکرد اصلی شیرآلات در صنعت نفت و گاز

شیرآلات صنعتی در خطوط انتقال چند عملکرد اساسی دارند:

کنترل جریان سیال (باز و بسته کردن یا کاهش و افزایش سرعت جریان)

ایزوله کردن بخش‌هایی از خط برای تعمیرات یا تغییر مسیر

تنظیم فشار و جلوگیری از برگشت جریان (Backflow)

افزایش ایمنی عملیاتی و پیشگیری از نشت یا انفجار

—

۲. دسته‌بندی انواع شیرآلات صنعتی

شیرآلات با توجه به ساختار و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. در ادامه مهم‌ترین آن‌ها معرفی شده‌اند:

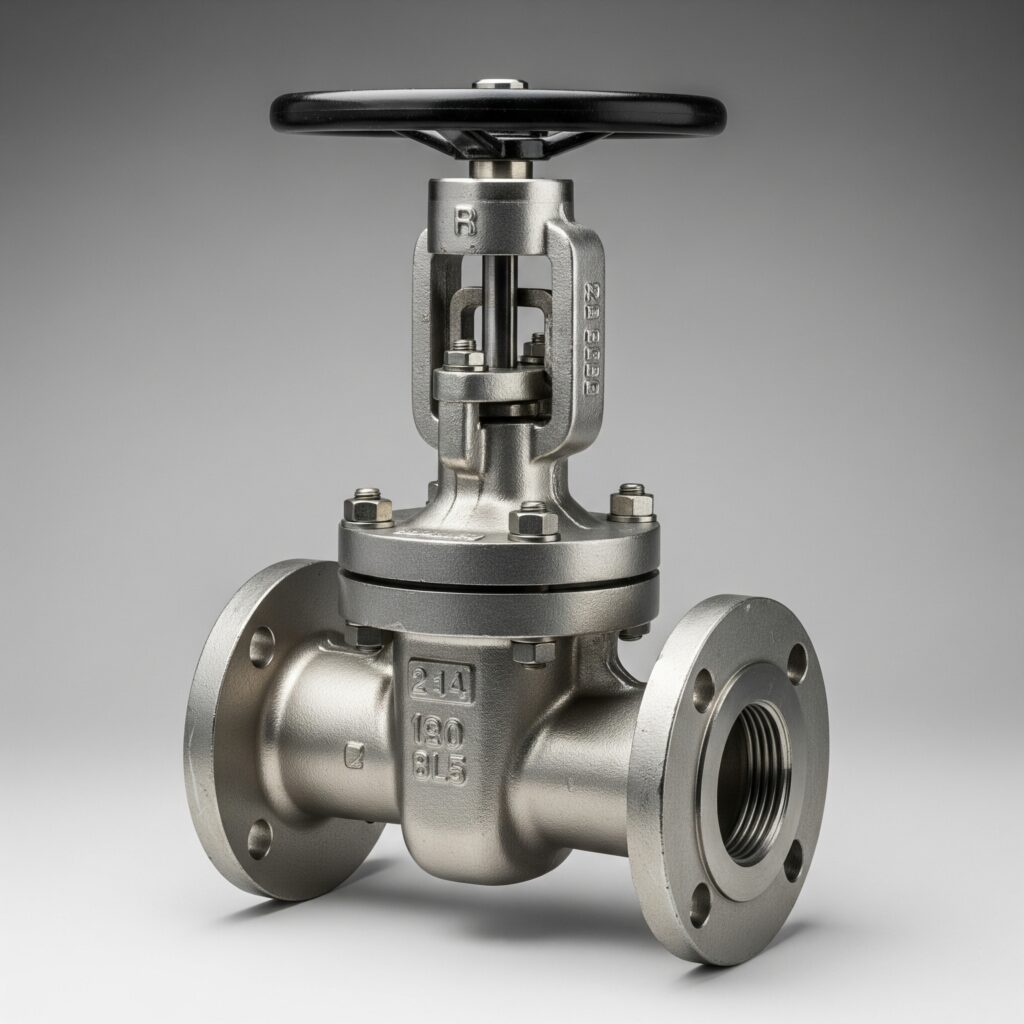

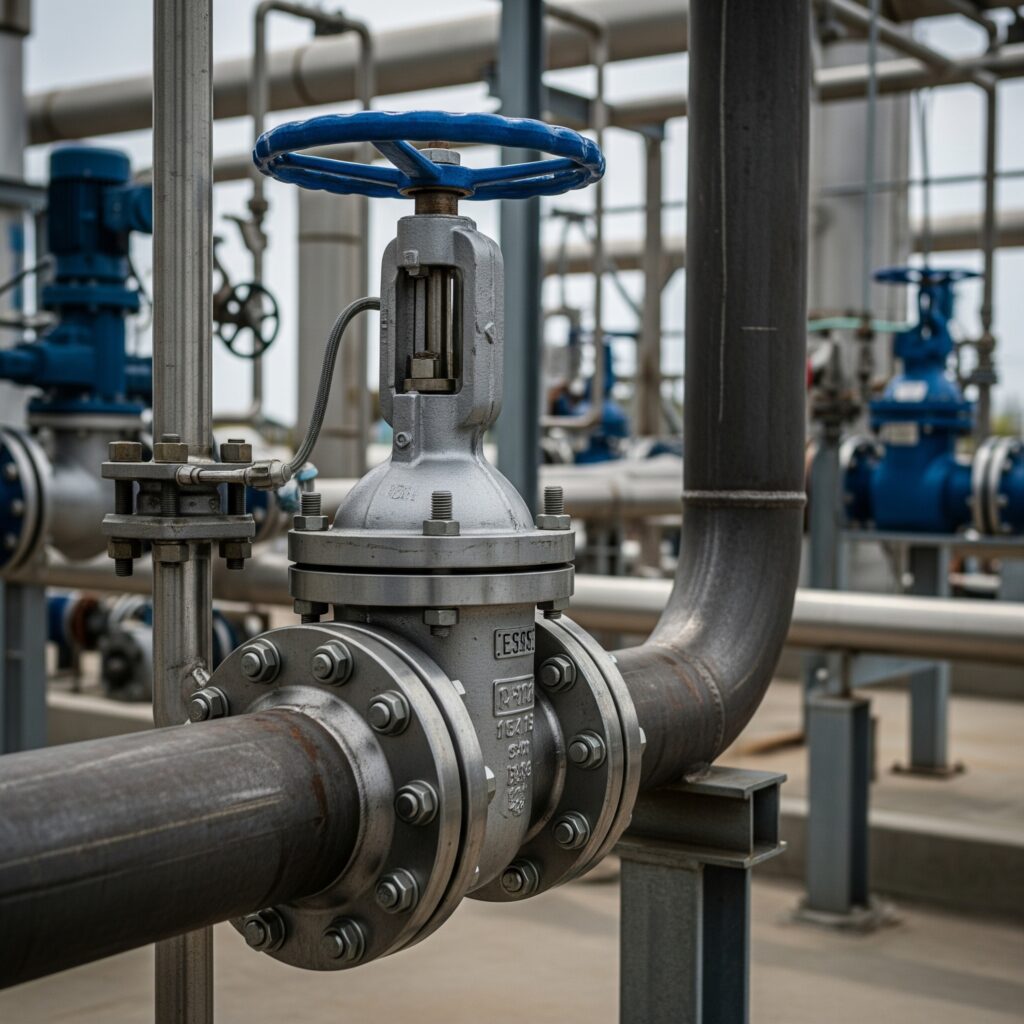

۲.۱ شیر دروازه‌ای (Gate Valve)

کاربرد: خطوط انتقال با جریان مستقیم و نیاز به باز و بسته کامل

مزیت: افت فشار کم در حالت باز

معایب: سرعت پایین عملکرد، مناسب نبودن برای تنظیم جریان

۲.۲ شیر کروی (Globe Valve)

کاربرد: تنظیم جریان و کنترل دبی

مزیت: دقت بالا در کنترل

معایب: افت فشار بیشتر نسبت به شیر دروازه‌ای

۲.۳ شیر پروانه‌ای (Butterfly Valve)

کاربرد: مناسب برای لوله‌های با قطر بالا و نیاز به عملکرد سریع

مزیت: سبک، اقتصادی، عملکرد سریع

معایب: افت فشار نسبتاً زیاد

۲.۴ شیر توپی (Ball Valve)

کاربرد: باز و بسته سریع جریان، مناسب برای گازهای فشار بالا

مزیت: عملکرد سریع، آب‌بندی عالی

معایب: قیمت نسبتاً بالا

۲.۵ شیر یک‌طرفه (Check Valve)

کاربرد: جلوگیری از برگشت جریان

مزیت: عملکرد خودکار، افزایش ایمنی

معایب: عدم قابلیت تنظیم یا کنترل

—

۳. معیارهای انتخاب شیرآلات صنعتی در پروژه‌ها

در انتخاب شیر مناسب برای خطوط نفت و گاز باید چندین عامل کلیدی را در نظر گرفت:

معیار توضیح

معیار = فشار کاری (PN) توضیح = فشار خط انتقال را باید با کلاس فشار شیر هماهنگ کرد.
معیار =دمای سیال توضیح = برخی شیرها برای دمای بالا یا پایین مناسب نیستند.
معیار =نوع سیال توضیح = خورندگی، چسبندگی یا گازی بودن سیال در انتخاب متریال و نوع شیر مؤثر است.
معیار =قطر اسمی (DN) توضیح = باید متناسب با قطر لوله انتخاب شود تا افت فشار نداشته باشیم.
معیار =استانداردها توضیح = API، ANSI، ISO از مهم‌ترین استانداردهای تأییدشده بین‌المللی هستند.
معیار =متریال ساخت توضیح = فولاد ضدزنگ، آلیاژهای نیکل، برنز و پلیمرها بر اساس شرایط محیط انتخاب می‌شوند.

—

۴. نقش استانداردها در تضمین عملکرد شیرآلات

استفاده از شیرآلات دارای گواهی و استاندارد جهانی نظیر API 6D، ISO 9001 و ASME B16.34 تضمین‌کننده عملکرد ایمن، عمر بالا و تطابق با سیستم‌های کنترلی هوشمند است. در صنایع نفت و گاز، رعایت این استانداردها اغلب اجباری است.

—

۵. نگهداری و بازرسی دوره‌ای

برای افزایش عمر مفید شیرآلات، انجام عملیات زیر ضروری است:

روانکاری دوره‌ای اجزای متحرک

تست‌های فشار و نشتی (Hydrostatic & Pneumatic Tests)

تعویض واشر و اورینگ‌ها به‌صورت پیشگیرانه

آموزش اپراتورها برای عملکرد صحیح

—

نتیجه‌گیری

شیرآلات صنعتی ستون فقرات خطوط انتقال در صنایع انرژی هستند. انتخاب نادرست یا نصب غیرحرفه‌ای این تجهیزات می‌تواند منجر به هزینه‌های گزاف، نشت سیالات خطرناک، توقف تولید یا حتی وقوع حوادث جدی شود. بهره‌گیری از دانش مهندسی، انتخاب بر اساس استاندارد، و انجام بازرسی‌های منظم، کلید تضمین پایداری و ایمنی در شبکه‌های انتقال نفت و گاز است.
