مقدمه: در دنیای گسترده و پیچیده صنعت و ساختمان، انتخاب صحیح اجزا و قطعات نقشی حیاتی در پایداری، ایمنی و بهره‌وری سیستم‌ها ایفا می‌کند. از قلب شبکه‌های عظیم پتروشیمی گرفته تا رگ‌های حیاتی یک ساختمان مسکونی، لوله‌ها و اتصالات شریان‌های اصلی جریان سیالات هستند. یکی از مفاهیم کلیدی که در تعیین ضخامت و مقاومت این شریان‌ها نقش دارد، “رده” (Schedule) است. اتصالات رده ۲۰ (Schedule 20) به دلیل ویژگی‌های خاص خود، کاربردهای منحصر به فردی در صنایع مختلف و پروژه‌های ساختمانی پیدا کرده‌اند. اما رده ۲۰ دقیقا به چه معناست؟ چه مشخصاتی دارد و در چه شرایطی بهترین انتخاب محسوب می‌شود؟ در این مقاله جامع از IranPipes.com، به بررسی دقیق اتصالات رده ۲۰، ویژگی‌ها، کاربردها و نکات مهم برای خرید و انتخاب آن‌ها خواهیم پرداخت تا شما را در مسیر یک انتخاب آگاهانه یاری کنیم.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

۱. مفهوم “رده” (Schedule) در لوله‌کشی صنعتی و ساختمانی: چرا ضخامت مهم است؟

“رده” یا “Schedule Number” (Sch.) یک استاندارد کلیدی در صنعت لوله‌کشی است که ضخامت دیواره لوله و اتصالات را بر اساس قطر خارجی مشخص می‌کند. هرچه عدد رده بالاتر باشد، ضخامت دیواره لوله و به تبع آن اتصالات مربوطه نیز بیشتر خواهد بود. این ضخامت، تعیین‌کننده اصلی میزان تحمل فشار و دمای سیستم است.

• هدف از تعیین رده: اطمینان از اینکه لوله و اتصالات توانایی مقاومت در برابر فشار داخلی سیال و فشارهای خارجی (مانند وزن لوله و عایق، یا بارهای محیطی) را دارند.
• رابطه رده و قطر: نکته مهم این است که برای یک قطر خارجی ثابت (Nominal Pipe Size – NPS)، با افزایش عدد رده، ضخامت دیواره افزایش یافته و در نتیجه قطر داخلی (ID) کاهش می‌یابد.

اتصالات رده ۲۰، جزو رده‌های با ضخامت دیواره نسبتاً پایین‌تر محسوب می‌شوند و به همین دلیل، در کاربردهای خاصی که نیازمند تحمل فشارهای بسیار بالا نیستند، انتخاب بهینه‌ای از نظر اقتصادی و عملکردی به شمار می‌آیند.

۲. اتصالات رده ۲۰: ویژگی‌ها و مشخصات فنی دقیق

اتصالات رده ۲۰، مشخصات فنی منحصر به فردی دارند که آن‌ها را از سایر رده‌ها متمایز می‌کند:

• ضخامت دیواره (Wall Thickness): این مهمترین ویژگی اتصالات رده ۲۰ است. ضخامت دقیق بر اساس قطر اسمی لوله (NPS) متفاوت است و باید از جداول استاندارد ANSI B36.10M (برای لوله‌های فولادی و آلیاژی) یا دیگر استانداردهای مربوطه استخراج شود. به طور کلی، رده ۲۰ ضخامت کمتری نسبت به رده‌های بالاتر (مانند رده ۴۰ یا ۸۰) دارد.
• تحمل فشار کاری (Pressure Rating): به دلیل ضخامت کمتر دیواره، اتصالات رده ۲۰ برای سیستم‌هایی با فشار کاری پایین تا متوسط طراحی شده‌اند. استفاده از آن‌ها در سیستم‌های با فشار بالا می‌تواند منجر به شکست و حوادث جبران‌ناپذیر شود.
• وزن کمتر: ضخامت کمتر به معنای وزن کمتر است که حمل‌ونقل، نصب و پشتیبانی سازه‌ای را ساده‌تر و کم‌هزینه‌تر می‌کند.
• هزینه اقتصادی‌تر: به دلیل مصرف کمتر مواد اولیه، اتصالات رده ۲۰ معمولاً نسبت به رده‌های بالاتر، مقرون‌به‌صرفه‌تر هستند.

محدودیت‌ها: استفاده از اتصالات رده ۲۰ در سیستم‌های دارای فشار بالا، دمای بسیار بالا، یا جریان سیالات خورنده بسیار خطرناک است. انتخاب رده باید همیشه بر اساس محاسبات مهندسی دقیق و استانداردهای مربوطه انجام شود.

۳. متریال‌های رایج در تولید اتصالات رده ۲۰

انتخاب متریال اتصالات رده ۲۰ نیز همانند ضخامت، به نوع سیال، دما و محیط کاربرد بستگی دارد. رایج‌ترین متریال‌ها عبارتند از:

• فولاد کربن (Carbon Steel): پرکاربردترین متریال برای اتصالات رده ۲۰ است. این اتصالات برای انتقال آب، گاز، هوای فشرده و سایر سیالات غیرخورنده در فشارهای پایین مناسب هستند. به دلیل استحکام بالا و قیمت مناسب، در صنایع عمومی، ساختمان‌سازی و سیستم‌های تهویه مطبوع کاربرد فراوان دارند.
• فولاد ضد زنگ (Stainless Steel): برای محیط‌هایی که نیاز به مقاومت در برابر خوردگی یا بهداشت بالا دارند (مانند صنایع غذایی، دارویی، شیمیایی) استفاده می‌شوند. اتصالات استیل رده ۲۰ در کاربردهای خاصی که فشار پایین است اما خوردگی یک عامل مهم است، مورد استفاده قرار می‌گیرند.
• سایر آلیاژها: در موارد خاص، ممکن است از آلیاژهای دیگری نیز برای ساخت اتصالات رده ۲۰ استفاده شود که متناسب با خواص سیال و شرایط محیطی باشند.

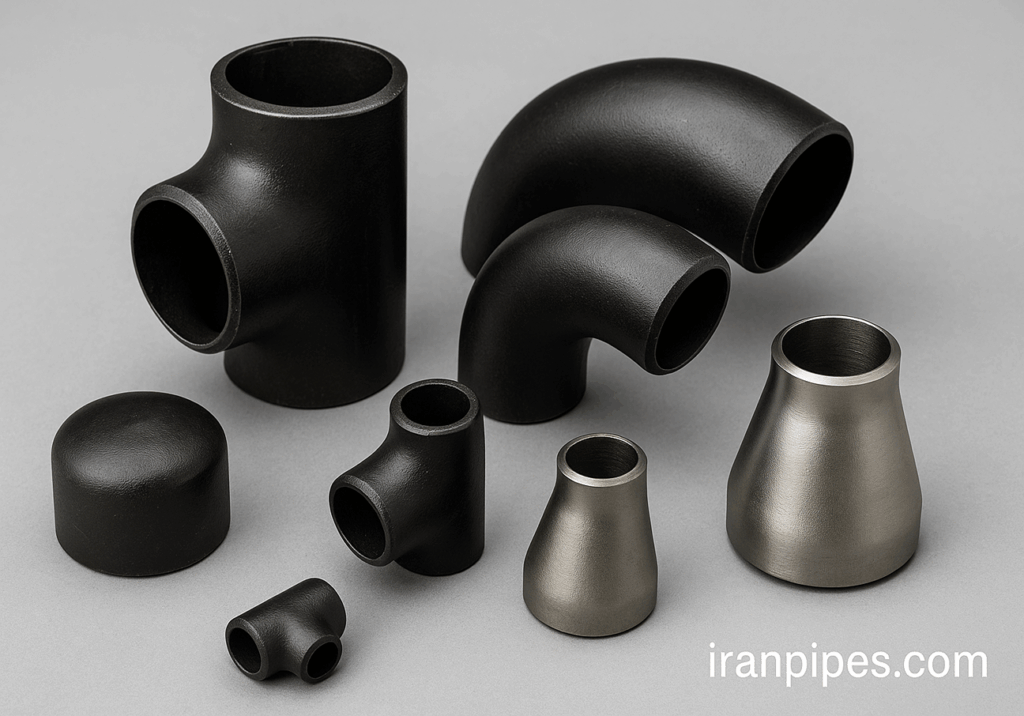

۴. انواع اتصالات رده ۲۰ و کاربردهای آن‌ها

اتصالات رده ۲۰ در انواع مختلفی تولید می‌شوند که هر یک برای ایجاد تغییر در مسیر، اتصال یا انشعاب در خطوط لوله طراحی شده‌اند:

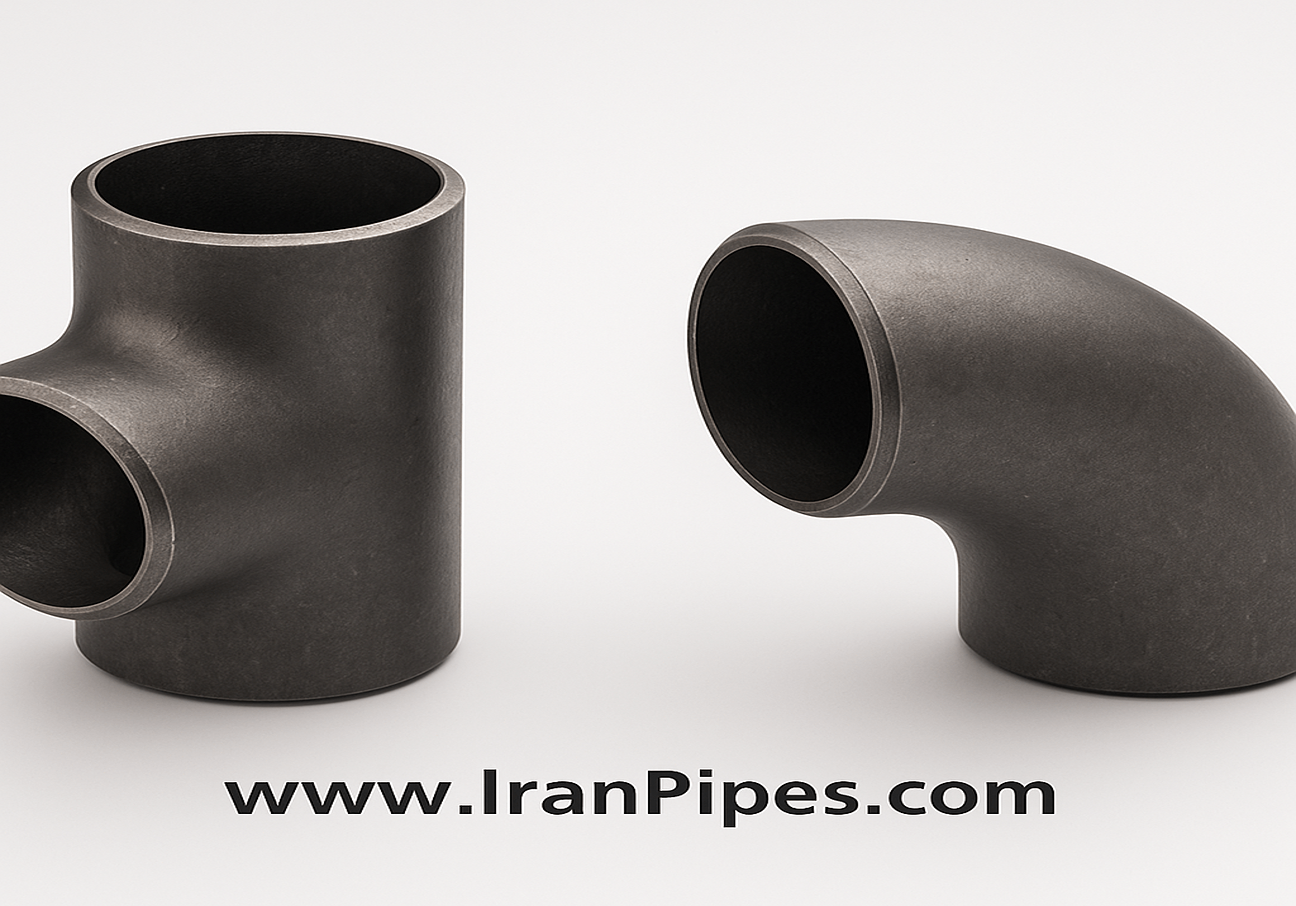

• زانو (Elbow):
  • زانو ۹۰ درجه: برای تغییر مسیر جریان به زاویه قائم.
  • زانو ۴۵ درجه: برای تغییر مسیر جریان به زاویه مورب.
  • کاربرد: رایج‌ترین اتصال برای تغییر جهت لوله‌کشی در سیستم‌های آبرسانی ساختمانی، خطوط تخلیه فاضلاب، سیستم‌های تهویه و برخی خطوط صنعتی کم‌فشار.
• سه راهی (Tee):
  • سه راهی مساوی (Equal Tee): برای انشعاب با قطر مساوی از خط اصلی.
  • سه راهی نامساوی (Reducing Tee): برای انشعاب با قطر کوچکتر از خط اصلی.
  • کاربرد: ایجاد انشعاب در خطوط لوله آب سرد و گرم، سیستم‌های اطفاء حریق، و خطوط انتقال سیالات با فشار پایین.
• تبدیل (Reducer):
  • تبدیل هم‌مرکز (Concentric Reducer): برای کاهش قطر لوله به صورت متقارن.
  • تبدیل غیرهم‌مرکز (Eccentric Reducer): برای کاهش قطر لوله به صورت غیرمتقارن (معمولاً در خطوط افقی برای جلوگیری از تجمع هوا یا رسوب).
  • کاربرد: تغییر قطر خط لوله در سیستم‌های فاضلاب، تهویه مطبوع و برخی خطوط صنعتی که نیاز به کاهش فشار یا سرعت جریان دارند.
• کپ (Cap):
  • کاربرد: مسدود کردن دائمی یا موقت انتهای یک خط لوله. در سیستم‌های فشار پایین برای پایان دادن به یک انشعاب یا خط لوله استفاده می‌شود.
• بوشن (Coupling):
  • کاربرد: اتصال دو لوله هم‌قطر در یک خط مستقیم. در سیستم‌های آبرسانی و گازی ساختمان‌ها کاربرد دارد.
• نیپل (Nipple):
  • کاربرد: لوله کوتاه با دو سر رزوه شده که برای اتصال دو قطعه یا اتصال یک قطعه به یک شیر استفاده می‌شود. در سیستم‌های فشار پایین گازی و آبرسانی ساختمان‌ها بسیار رایج است.

۵. کاربردهای تخصصی اتصالات رده ۲۰ در صنایع و ساختمان

اتصالات رده ۲۰ با توجه به ضخامت دیواره و تحمل فشار خود، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند:

• سیستم‌های آبرسانی و فاضلاب ساختمانی: برای خطوط آب سرد و گرم خانگی، لوله‌کشی شوفاژ و سیستم‌های تخلیه فاضلاب، اتصالات رده ۲۰ به دلیل قیمت مناسب و تحمل فشار کافی، گزینه‌ای رایج هستند.
• سیستم‌های تهویه مطبوع (HVAC): در مسیرهای انتقال آب سرد و گرم چیلرها و فن‌کویل‌ها، و همچنین خطوط تخلیه کندانس، اتصالات رده ۲۰ کاربرد دارند.
• شبکه‌های انتقال گاز با فشار پایین: در برخی بخش‌های شبکه‌های گازرسانی شهری و داخلی ساختمان‌ها، که فشار گاز کنترل شده و پایین است، از این اتصالات استفاده می‌شود.
• صنایع سبک و عمومی: در خطوط انتقال هوای فشرده با فشار پایین، سیستم‌های خنک‌کننده در کارخانه‌ها و خطوط انتقال سیالات غیرخورنده که فشار عملیاتی آن‌ها بالا نیست.
• سیستم‌های تخلیه و زهکشی صنعتی: برای جمع‌آوری و انتقال پساب‌ها یا سیالات بدون فشار در محیط‌های صنعتی.

۶. چرا انتخاب تامین‌کننده معتبر و برندهای باکیفیت اهمیت دارد؟

در بازار اتصالات رده ۲۰، همانند سایر تجهیزات صنعتی، برندها و تولیدکنندگان متعددی فعالیت می‌کنند. کیفیت مواد اولیه، دقت در فرآیند تولید و رعایت استانداردهای بین‌المللی (مانند ASME B16.9 برای اتصالات جوشی لب به لب) از جمله فاکتورهای کلیدی در تضمین عملکرد و طول عمر اتصالات هستند.

تامین‌کنندگان معتبر و برندهای شناخته‌شده در این صنعت، با ارائه گواهینامه‌های کیفیت و رعایت دقیق ابعاد و تلرانس‌ها، به شما اطمینان می‌دهند که محصولی با دوام و ایمن را خریداری می‌کنید. استفاده از اتصالات نامرغوب و غیر استاندارد، حتی در کاربردهای فشار پایین، می‌تواند منجر به نشتی، هزینه‌های اضافی تعمیر و نگهداری، و به خطر افتادن ایمنی پروژه شود. انتخاب یک تامین‌کننده قابل اعتماد مانند IranPipes.com، که با برندهای برتر و معتبر همکاری می‌کند، گامی اساسی در تضمین موفقیت پروژه‌های شماست.

۷. خرید و مشاوره تخصصی اتصالات رده ۲۰ از IranPipes.com

در IranPipes.com، ما به عنوان یکی از پیشروترین فروشگاه‌های آنلاین در زمینه لوله، اتصالات، شیرآلات و ملزومات صنعتی، افتخار می‌کنیم که مجموعه‌ای کامل و با کیفیت از اتصالات رده ۲۰ را از معتبرترین برندهای داخلی و خارجی گردآوری کرده‌ایم.

• تنوع بی‌نظیر محصولات: شما می‌توانید انواع زانو، سه راهی، تبدیل، کپ و سایر اتصالات رده ۲۰ را در متریال‌های مختلف (فولادی، استیل) و ابعاد گوناگون، متناسب با نیازهای پروژه خود، در وب‌سایت ما بیابید.
• تضمین کیفیت و اصالت: تمامی محصولات ارائه شده در IranPipes.com با گواهینامه‌های استاندارد و تضمین اصالت کالا عرضه می‌شوند.
• قیمت رقابتی: ما با حذف واسطه‌ها و ارتباط مستقیم با تولیدکنندگان، بهترین قیمت‌ها را برای اتصالات رده ۲۰ و سایر محصولات ارائه می‌دهیم.
• مشاوره تخصصی رایگان: تیم مجرب کارشناسان ما آماده‌اند تا با ارائه مشاوره فنی دقیق، شما را در انتخاب صحیح‌ترین اتصالات رده ۲۰ متناسب با کاربرد، فشار کاری و بودجه پروژه یاری کنند.

برای بازدید از محصولات، مشاهده مشخصات فنی دقیق و دریافت مشاوره، همین امروز به بخش اتصالات در وب‌سایت IranPipes.com مراجعه کرده و یا با کارشناسان فروش ما تماس حاصل فرمایید.

نتیجه‌گیری:

اتصالات رده ۲۰ با ویژگی‌های خاص خود از جمله ضخامت دیواره متناسب و وزن اقتصادی، راه‌حلی ایده‌آل برای بسیاری از سیستم‌های لوله‌کشی با فشار کاری پایین تا متوسط در صنایع مختلف و پروژه‌های ساختمانی هستند. درک صحیح از مفهوم “رده”، شناخت دقیق ویژگی‌های فنی، و آگاهی از کاربردهای متنوع این اتصالات، به شما کمک می‌کند تا بهترین انتخاب را برای افزایش ایمنی، کارایی و دوام سیستم‌های خود داشته باشید.

IranPipes.com با ارائه محصولات با کیفیت، مشاوره تخصصی و پشتیبانی جامع، در کنار شماست تا پروژه‌های شما با بالاترین استانداردها به سرانجام برسند. با ما، تجربه یک خرید مطمئن و هوشمندانه را خواهید داشت.
