چرا ضخامت لوله ها در انتخاب لوله حیاتی است؟ (به همراه جدول رده‌بندی کامل به میلی‌متر)

رده‌بندی لوله‌ها (Pipe Schedule): چرا ضخامت دیواره در انتخاب لوله حیاتی است؟ (به همراه جدول رده‌بندی کامل به میلی‌متر)

مقدمه

لوله‌ها شریان‌های حیاتی هر سیستم صنعتی و ساختمانی هستند. از انتقال آب آشامیدنی در خانه‌ها گرفته تا جابجایی نفت و گاز در مسافت‌های طولانی و مواد شیمیایی خورنده در کارخانه‌ها، هر لوله باید دقیقاً متناسب با هدف خود انتخاب شود. انتخاب نادرست لوله می‌تواند منجر به نشتی، پارگی، حوادث فاجعه‌بار، خسارات مالی و حتی تلفات جانی شود. به همین دلیل، رده‌بندی لوله‌ها به یک سیستم استاندارد و حیاتی تبدیل شده است که به مهندسان و متخصصان کمک می‌کند تا لوله مناسب را بر اساس ویژگی‌ها و کاربردهای خاص آن شناسایی و انتخاب کنند.

رده‌بندی لوله، معیاری برای تعیین ضخامت دیواره لوله است و نه قطر بیرونی آن. در حالی که قطر بیرونی (OD) لوله‌ها در یک سایز اسمی مشخص (Nominal Pipe Size – NPS) اغلب ثابت می‌ماند، این ضخامت دیواره است که با تغییر رده (Schedule Number) دستخوش تغییر می‌شود و در نتیجه بر قطر داخلی (ID)، ظرفیت جریان و مهم‌تر از همه، توانایی تحمل فشار لوله تأثیر می‌گذارد. در این مقاله به طور جامع به بررسی مفهوم رده لوله، اهمیت آن، نحوه تعیین و تأثیرش بر عملکرد سیستم‌های لوله‌کشی می‌پردازیم و یک جدول کامل رده‌بندی لوله‌ها به میلی‌متر را برای مرجع شما ارائه خواهیم داد.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

رده‌بندی لوله (Pipe Schedule) چیست؟

رده‌بندی لوله (Pipe Schedule)، که اغلب با اختصار SCH یا STD (برای استاندارد) و XS (برای Extra Strong) و XXS (برای Double Extra Strong) نیز نشان داده می‌شود، یک استاندارد برای تعیین ضخامت دیواره لوله‌های فلزی است. این استاندارد توسط انجمن مهندسان مکانیک آمریکا (ASME) و به طور خاص در استاندارد ASME B36.10M برای لوله‌های فولادی و ASME B36.19M برای لوله‌های فولاد ضد زنگ تعریف شده است.

نکته کلیدی: برای یک سایز اسمی لوله (NPS) مشخص، قطر بیرونی (Outer Diameter – OD) لوله ثابت می‌ماند، اما ضخامت دیواره با تغییر رده لوله تغییر می‌کند. به عنوان مثال، یک لوله 2 اینچ با رده 40 و یک لوله 2 اینچ با رده 80، هر دو قطر بیرونی یکسانی دارند، اما لوله رده 80 دیواره ضخیم‌تری دارد.

این به این معنی است که:

* با افزایش رده لوله (SCH)، ضخامت دیواره لوله افزایش می‌یابد.

* با افزایش ضخامت دیواره، قطر داخلی (Inner Diameter – ID) لوله کاهش می‌یابد.

* با افزایش ضخامت دیواره، توانایی تحمل فشار لوله افزایش می‌یابد.

* با افزایش ضخامت دیواره، وزن لوله در هر واحد طول افزایش می‌یابد.

فرمول تقریبی رده لوله:

رده لوله بر اساس یک فرمول تاریخی و تقریبی محاسبه می‌شود که نسبت فشار کاری مجاز به تنش تسلیم (Yield Strength) مواد در دمای 68 درجه فارنهایت (20 درجه سانتی‌گراد) را نشان می‌دهد. البته این فرمول بیشتر جنبه تاریخی دارد و امروزه با جداول استاندارد سر و کار داریم.

Schedule Number ≈ 1000 × (P / S)

که در آن:

* P: فشار کاری مجاز (psi)

* S: تنش تسلیم مجاز ماده (psi)

چرا ضخامت دیواره (رده) در انتخاب لوله حیاتی است؟

اهمیت رده‌بندی لوله به دلایل زیر است:

* تحمل فشار (Pressure Rating):

اصلی‌ترین دلیل برای وجود رده‌بندی لوله، اطمینان از توانایی لوله در تحمل فشارهای داخلی سیال است. لوله‌هایی با رده بالاتر (دیواره ضخیم‌تر) می‌توانند فشارهای داخلی بسیار بیشتری را تحمل کنند بدون اینکه دچار پارگی یا نشتی شوند. این برای خطوط انتقال نفت و گاز، سیستم‌های هیدرولیک، یا خطوط بخار با فشار بالا حیاتی است.

* مقاومت در برابر تنش‌های مکانیکی (Mechanical Stress Resistance):

لوله‌های با دیواره ضخیم‌تر، مقاومت بیشتری در برابر تنش‌های خارجی مانند ضربه، خمیدگی، و لرزش از خود نشان می‌دهند. این ویژگی در کاربردهایی که لوله ممکن است تحت بارهای مکانیکی قرار گیرد (مانند سیستم‌های پشتیبانی ضعیف یا مناطق مستعد زلزله) بسیار مهم است.

* مقاومت در برابر فرسایش و خوردگی (Erosion and Corrosion Resistance):

در سیستم‌هایی که سیالات ساینده (مانند دوغاب‌ها) یا خورنده (مانند اسیدها) از لوله عبور می‌کنند، دیواره ضخیم‌تر به لوله عمر مفید بیشتری می‌بخشد، زیرا زمان بیشتری طول می‌کشد تا خوردگی یا فرسایش، ضخامت دیواره را به حدی کاهش دهد که خطرناک شود.

* دمای عملیاتی (Operating Temperature):

با افزایش دما، استحکام مواد فلزی کاهش می‌یابد. برای دماهای بالاتر، اغلب نیاز به استفاده از لوله‌های با رده بالاتر (ضخامت بیشتر) است تا استحکام کافی برای تحمل فشار حفظ شود.

* قطر داخلی و دبی جریان (Inner Diameter and Flow Rate):

همانطور که گفته شد، با افزایش رده لوله، قطر داخلی آن کاهش می‌یابد. این به معنی کاهش دبی (Flow Rate) یا حجم سیال عبوری در واحد زمان است. طراحان سیستم باید تعادلی بین نیاز به تحمل فشار بالا و حفظ دبی مطلوب برقرار کنند. انتخاب رده لوله بسیار بالا می‌تواند منجر به افت فشار بیشتر و کاهش راندمان سیستم شود.

* هزینه و وزن (Cost and Weight):

لوله‌های با رده بالاتر، به دلیل استفاده بیشتر از مواد، گران‌تر هستند و وزن بیشتری دارند. این افزایش وزن می‌تواند بر هزینه‌های حمل‌ونقل، نصب و نیاز به سازه‌های پشتیبانی قوی‌تر تأثیر بگذارد. انتخاب رده مناسب، از هدر رفت هزینه و وزن اضافی جلوگیری می‌کند.

انواع رایج رده‌های لوله (Standard Pipe Schedules)

برخی از رایج‌ترین رده‌های لوله که در صنایع مختلف مورد استفاده قرار می‌گیرند، عبارتند از:

* SCH 10: از نازک‌ترین رده‌ها، معمولاً برای کاربردهای با فشار بسیار پایین، خطوط آب کم‌فشار یا لوله‌های تخلیه. اغلب در فولاد ضد زنگ برای مقاومت به خوردگی استفاده می‌شود.

* SCH 20: کمی ضخیم‌تر از رده 10، برای کاربردهای با فشار پایین تا متوسط.

* SCH 30: رده‌ای بین 20 و 40.

* SCH 40 (استاندارد – STD):

این رده به عنوان رده استاندارد (Standard Weight) شناخته می‌شود و پرکاربردترین رده در بسیاری از صنایع، از جمله خطوط آب، گاز، بخار کم‌فشار و تأسیسات ساختمانی است. برای فشارهای متوسط مناسب است و تعادل خوبی بین استحکام و هزینه ارائه می‌دهد.

* SCH 60: برای کاربردهای با فشار بالاتر از رده 40.

* SCH 80 (فوق قوی – XS):

این رده به عنوان فوق قوی (Extra Strong – XS) نیز شناخته می‌شود و دیواره بسیار ضخیم‌تری نسبت به رده 40 دارد. برای کاربردهای با فشار و دمای بالا، سیستم‌های هیدرولیک، خطوط فرآیندی در صنایع نفت و گاز و پتروشیمی که نیاز به استحکام و ایمنی بیشتری دارند، استفاده می‌شود.

* SCH 100: رده‌ای بالاتر از 80.

* SCH 120: رده‌ای با دیواره بسیار ضخیم.

* SCH 140: رده‌ای با دیواره بسیار ضخیم.

* SCH 160: یکی از ضخیم‌ترین رده‌های استاندارد، برای کاربردهای با فشار فوق‌العاده بالا و شرایط بسیار سخت.

* XXS (Double Extra Strong): این رده دارای ضخامت دیواره‌ای حتی بیشتر از SCH 160 است و برای شدیدترین کاربردهای فشار بالا استفاده می‌شود.

نکته: در لوله‌های با سایز اسمی کوچک (مثلاً NPS 1/2 اینچ)، رده‌های SCH 40، SCH 80 و حتی SCH 160 ممکن است تقریباً یکسان باشند. اما با افزایش NPS، تفاوت ضخامت دیواره بین رده‌ها به طور قابل توجهی بیشتر می‌شود.

جدول رده‌بندی لوله‌ها (Pipe Schedule Chart) – جامع و بر حسب میلی‌متر

جدول زیر ضخامت دیواره (بر حسب میلی‌متر) را برای رده‌های مختلف لوله‌های فولادی کربن و آلیاژی بر اساس استاندارد ASME B36.10M برای سایزهای اسمی (NPS) تا 40 اینچ نشان می‌دهد. این جدول شامل رده‌های استاندارد SCH 10، SCH 40، SCH 80، SCH 160 و XXS است.

توجه مهم: این جدول فقط برای مرجع سریع است. برای جزئیات دقیق، دماهای عملیاتی، متریال‌های خاص و محاسبات مهندسی، همیشه به ویرایش‌های جاری استانداردهای مربوطه (مانند ASME B36.10M و ASME B36.19M) مراجعه کنید. مقادیر درزدار (Welded) و بدون درز (Seamless) ممکن است در برخی سایزها تفاوت‌های جزئی داشته باشند که در استاندارد ذکر شده است.

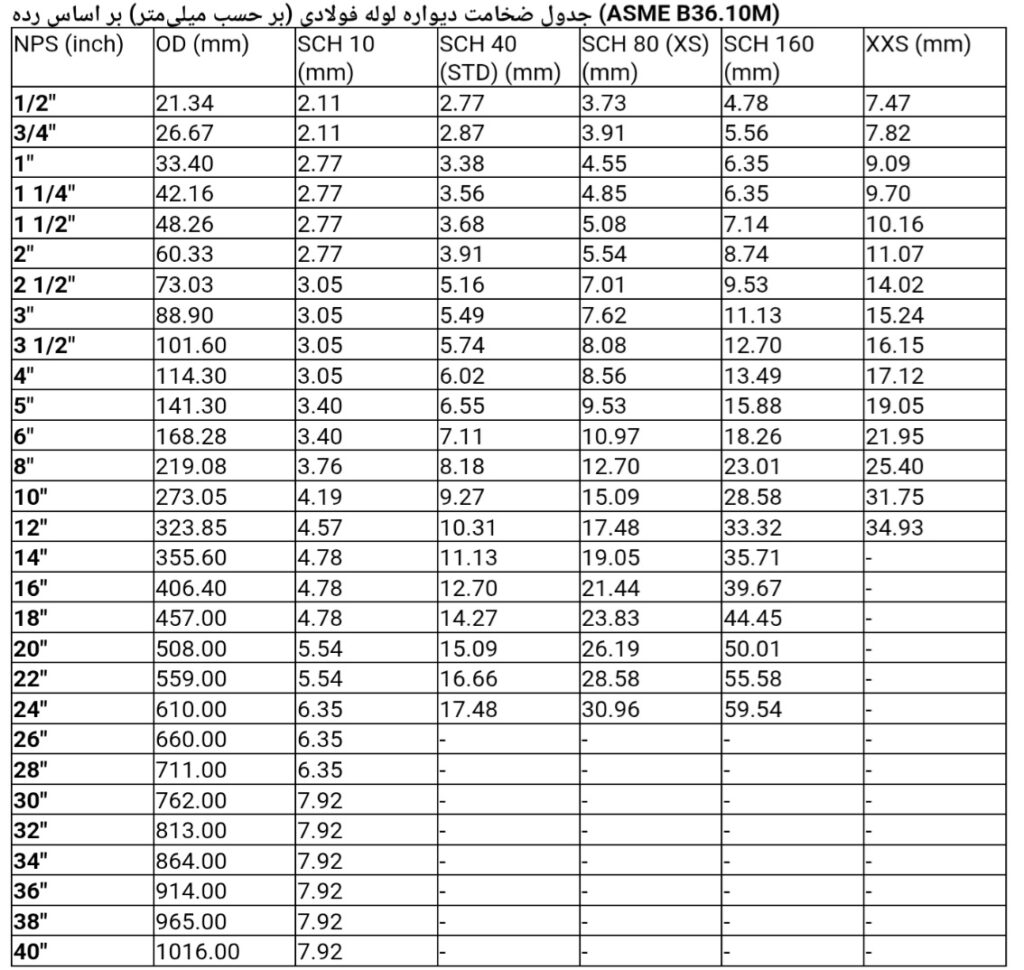

جدول ضخامت دیواره لوله فولادی (بر حسب میلی‌متر) بر اساس رده (ASME B36.10M)

توضیح ستون‌ها:

* NPS (Nominal Pipe Size): اندازه اسمی لوله بر حسب اینچ (با اینکه مقادیر به میلی‌متر هستند، NPS همچنان یک شاخص اینچی است).

* OD (Outer Diameter): قطر خارجی لوله بر حسب میلی‌متر (برای هر NPS ثابت است).

* SCH 10 / 40 / 80 / 160 / XXS: ضخامت دیواره لوله بر حسب میلی‌متر برای هر رده مشخص. (علامت “-” به معنی عدم وجود رده استاندارد در این سایز برای لوله‌های کربن استیل در استاندارد ASME B36.10M می‌باشد).

تأثیر رده لوله بر قطر داخلی (ID) و ظرفیت جریان

همانطور که اشاره شد، قطر بیرونی (OD) لوله برای یک NPS مشخص ثابت است. بنابراین، هرچه رده لوله (SCH) بالاتر باشد و دیواره ضخیم‌تر شود، قطر داخلی (ID) لوله کوچک‌تر می‌شود. این کاهش در قطر داخلی، به طور مستقیم بر ظرفیت جریان (Flow Capacity) لوله تأثیر می‌گذارد. لوله‌های با رده بالاتر (و در نتیجه ID کوچک‌تر) می‌توانند حجم کمتری از سیال را در واحد زمان منتقل کنند و ممکن است باعث افت فشار (Pressure Drop) بیشتری در طول مسیر شوند. این موضوع در طراحی سیستم‌های پمپاژ، خطوط انتقال مایعات و گازها و سیستم‌های هیدرولیک بسیار مهم است و باید با دقت محاسبه شود تا از افت راندمان جلوگیری شود.

استانداردهای مرتبط و برندهای تولیدکننده

رده‌بندی لوله‌ها یک مفهوم استاندارد جهانی است که توسط سازمان‌ها و انجمن‌های معتبر تعریف و نظارت می‌شود.

استانداردهای اصلی:

* ASME B36.10M: استاندارد مشخصات و ابعاد لوله‌های فولادی کربن و آلیاژی (Welded and Seamless Wrought Steel Pipe). این استاندارد اصلی برای رده‌بندی لوله‌های فولادی است.

* ASME B36.19M: استاندارد ابعاد لوله‌های فولاد ضد زنگ (Stainless Steel Pipe). این استاندارد برای لوله‌های استنلس استیل است و تفاوت‌هایی جزئی در ابعاد برخی رده‌ها با B36.10M دارد.

* API 5L: مشخصات لوله‌های خطوط لوله (Line Pipe) برای صنایع نفت و گاز. این استاندارد نیز به رده‌های مختلفی برای لوله‌ها اشاره دارد که عمدتاً بر اساس مقاومت فشاری و ضخامت دیواره تعریف می‌شوند.

برندهای تولیدکننده (هم داخلی و هم بین‌المللی):

بسیاری از تولیدکنندگان لوله‌های فولادی و استنلس استیل در سراسر جهان، محصولات خود را مطابق با این رده‌بندی‌ها تولید می‌کنند. نام‌های آشنایی که ممکن است در بازار ایران نیز با آن‌ها مواجه شوید، شامل:

* لوله‌های فولادی:

* مانیسمان (بدون درز): کارخانه‌های بزرگی مانند گروه ملی صنعتی فولاد ایران (اهواز)، شرکت لوله و نورد صفا، لوله گالوانیزه سپنتا و برخی تولیدکنندگان چینی و اروپایی.

* درزدار (جوشی): کارخانه‌های داخلی مانند لوله‌سازی سپنتا، لوله و پروفیل سدید، لوله گستر اسفراین و… .

* لوله‌های استنلس استیل: عمدتاً از واردکنندگان معتبر از کشورهای چین، هند، تایوان و اروپا (مانند آلمان و ایتالیا) تأمین می‌شوند. برندهای شناخته‌شده در این حوزه معمولاً مرتبط با تولیدکننده مواد اولیه یا واردکننده نهایی هستند.

* **برندهای بین‌المللی عمومی مواد (نه فقط لوله):) ** بسیاری از برندهای معتبر جهانی در تولید مواد اولیه فولادی یا استنلس استیل که لوله‌ها از آن‌ها ساخته می‌شوند، نقش دارند.

هنگام خرید، مهم‌ترین نکته این است که مطمئن شوید محصول از یک تولیدکننده معتبر با گواهینامه‌های استاندارد مربوط به رده و متریال باشد.

نکات تکمیلی در مورد رده‌بندی لوله‌ها

* رده‌بندی پلیمری (PVC, PE, PP): اگرچه مفهوم “Schedule” بیشتر برای لوله‌های فلزی به کار می‌رود، لوله‌های پلیمری نیز دارای سیستم رده‌بندی فشار خود هستند که اغلب با سفتی (SDR – Standard Dimension Ratio) یا فشار کاری (PN – Nominal Pressure) نشان داده می‌شود. SDR به نسبت قطر بیرونی به ضخامت دیواره اشاره دارد و هرچه SDR بالاتر باشد، لوله نازک‌تر و فشار قابل تحمل آن کمتر است. PN نیز مستقیماً به فشار نامی قابل تحمل لوله بر حسب بار اشاره دارد.

* تاثیر دما بر تحمل فشار: فشار قابل تحمل یک لوله با افزایش دما کاهش می‌یابد. جداول رده‌بندی معمولاً بر اساس دماهای استاندارد (مانند 20 درجه سانتی‌گراد) ارائه می‌شوند و برای دماهای بالاتر نیاز به اعمال ضرایب کاهشی (derating factors) است.

 * استانداردهای بین‌المللی و ملی: هرچند ASME B36.10M و B36.19M رایج‌ترین استانداردها برای رده‌بندی لوله‌های فلزی هستند، استانداردهای دیگری مانند API 5L (برای خطوط لوله نفت و گاز) و استانداردهای ملی (مانند DIN، JIS) نیز ممکن است در پروژه‌های خاص به کار روند. همخوانی و شناخت این استانداردها برای تطابق صحیح بسیار مهم است.

راهنمای انتخاب و خرید لوله بر اساس رده

انتخاب رده صحیح لوله، یک تصمیم مهندسی است که باید با دقت و بر اساس محاسبات دقیق انجام شود. در اینجا نکات کلیدی برای انتخاب و خرید آورده شده است:

* شناخت کامل شرایط عملیاتی:

* فشار کاری (Operating Pressure): حداکثر فشار سیال درون لوله چقدر است؟ این مهم‌ترین عامل در تعیین حداقل رده مورد نیاز است.

* دمای کاری (Operating Temperature): دماهای بالا می‌توانند استحکام مواد را کاهش دهند و نیاز به رده‌های بالاتری را ایجاب کنند.

* نوع سیال: آیا سیال خورنده یا ساینده است؟ این امر بر انتخاب متریال و نیاز به ضخامت دیواره بیشتر تأثیر می‌گذارد.

* محیط خارجی: آیا لوله در معرض لرزش، بارهای مکانیکی، یا عوامل خورنده محیطی قرار می‌گیرد؟

* مشاوره با مهندس متخصص:

در پروژه‌های صنعتی و پیچیده، حتماً با یک مهندس مکانیک یا طراح فرآیند مشورت کنید. آن‌ها با استفاده از کدهای طراحی (مانند ASME B31.1، B31.3 و…) و نرم‌افزارهای تخصصی، رده دقیق لوله را بر اساس داده‌های پروژه محاسبه می‌کنند.

* انتخاب متریال مناسب:

ابتدا متریال لوله (فولاد کربن، استنلس استیل، PVC و…) را بر اساس خواص سیال و محیط انتخاب کنید، سپس رده مناسب را در آن متریال بیابید.

* استانداردهای پروژه:

پروژه‌های مختلف ممکن است استانداردهای داخلی یا خارجی خاصی داشته باشند که انتخاب رده لوله را محدود می‌کنند. حتماً به این استانداردها پایبند باشید.

* تأثیر بر قطر داخلی و دبی:

در نظر داشته باشید که افزایش رده لوله باعث کاهش قطر داخلی و در نتیجه کاهش دبی جریان می‌شود. این موضوع را در محاسبات هیدرولیکی سیستم خود لحاظ کنید.

* بودجه و هزینه:

در حالی که ایمنی و کارایی اولویت دارند، هزینه نیز فاکتور مهمی است. انتخاب رده‌ای که بیش از حد نیاز پروژه باشد، منجر به هدر رفت منابع مالی می‌شود.

بازدید و بررسی هنگام خرید (با تأکید بر خرید از سایت معتبر):

* علامت‌گذاری (Marking): لوله‌ها باید دارای علامت‌گذاری واضح باشند که شامل: NPS، رده لوله (SCH)، متریال (مثلاً API 5L B، A106 Gr. B، SS304)، نام یا لوگوی تولیدکننده و شماره Heat (شماره بچ ساخت). این اطلاعات را با دقت بررسی کنید.

* گواهینامه مواد (Material Test Report – MTR): از فروشنده بخواهید گواهینامه MTR (یا 3.1 Certificate) را ارائه دهد. این گواهینامه، خواص مکانیکی و شیمیایی دقیق لوله و مطابقت آن با استانداردها را تأیید می‌کند.

MTR (Material Test Report) چیست؟

MTR که مخفف Material Test Report است (و گاهی اوقات با عنوان Mill Test Report یا Mill Test Certificate – MTC نیز شناخته می‌شود)، یک سند رسمی و بسیار مهم است که توسط تولیدکننده مواد (مثل فولادسازی یا کارخانه تولید لوله) صادر می‌شود. این گواهینامه به منزله شناسنامه محصول است و نشان می‌دهد که ماده تولید شده (در اینجا لوله) با مشخصات استانداردها و الزامات فنی مورد توافق مطابقت دارد.

چرا MTR حیاتی است؟

MTR برای اطمینان از کیفیت، ایمنی و قابلیت ردیابی محصول در زنجیره تأمین ضروری است. در پروژه‌های صنعتی و ساختمانی، به ویژه آن‌هایی که با سیالات تحت فشار یا دماهای بالا سر و کار دارند، استفاده از مواد با گواهینامه معتبر (MTR) یک الزام ایمنی و فنی است. این سند به شما اطمینان می‌دهد که لوله‌ای که خریداری می‌کنید، دارای خواص مکانیکی و شیمیایی لازم برای تحمل شرایط عملیاتی طراحی شده است.

چه اطلاعاتی در یک MTR یافت می‌شود؟

یک MTR جامع معمولاً شامل اطلاعات زیر است:

* اطلاعات تولیدکننده: نام و آدرس کارخانه تولیدکننده.

* اطلاعات محصول:

* نوع محصول: (مثلاً لوله فولادی بدون درز، لوله استنلس استیل)

* ابعاد: قطر اسمی (NPS/DN)، قطر بیرونی (OD)، ضخامت دیواره (Schedule) و طول.

* استاندارد مرجع: استانداردهایی که محصول بر اساس آن‌ها تولید شده است (مانند ASTM A106 Gr. B، ASME B36.10M، API 5L).

* شماره سفارش و مشخصات مشتری: اطلاعات مربوط به خریدار یا پروژه.

* Heat Number (شماره ذوب/بچ): یک کد منحصر به فرد که نشان‌دهنده دسته‌ای از مواد است که از یک ذوب خاص تولید شده‌اند. این شماره برای قابلیت ردیابی محصول از لحظه تولید ماده اولیه تا محصول نهایی حیاتی است.

* Quantity (مقدار): تعداد یا وزن محصول.

* ترکیب شیمیایی (Chemical Composition):

* درصد عناصر مختلفی مانند کربن (C)، منگنز (Mn)، فسفر (P)، گوگرد (S)، سیلیکون (Si)، نیکل (Ni)، کروم (Cr) و… . این اطلاعات برای اطمینان از مطابقت با استاندارد متریال (مثلاً فولاد A106) حیاتی است.

* خواص مکانیکی (Mechanical Properties):

* استحکام کششی نهایی (Tensile Strength): حداکثر فشاری که ماده قبل از شکست تحمل می‌کند.

* استحکام تسلیم (Yield Strength): نقطه‌ای که ماده بدون برگشت تغییر شکل می‌دهد.

* سختی (Hardness): مقاومت ماده در برابر خراش یا فرورفتگی.

* ازدیاد طول (Elongation): میزان کشش ماده قبل از شکست.

* آزمایش ضربه (Impact Test – Charpy): مقاومت ماده در برابر ضربه در دماهای پایین (در صورت لزوم).

* سایر آزمایش‌ها و بازرسی‌ها:

* آزمایش غیرمخرب (NDE – Non-Destructive Examination): مانند تست التراسونیک (UT)، رادیوگرافی (RT)، تست ذرات مغناطیسی (MT) که برای بررسی عیوب داخلی انجام می‌شوند.

* تست هیدرواستاتیک (Hydrostatic Test): تست فشار با آب برای اطمینان از عدم نشتی.

* ابعاد و تلرانس‌ها: تأیید ابعادی مانند قطر و ضخامت دیواره.

اهمیت MTR در خرید:

هنگام خرید لوله و اتصالات، همیشه از فروشنده بخواهید که MTR مربوط به محصول را ارائه دهد. این سند، تنها راه برای اطمینان از این است که محصولی که دریافت می‌کنید دقیقاً همان چیزی است که سفارش داده‌اید و با استانداردهای لازم مطابقت دارد. عدم ارائه MTR معتبر، باید زنگ خطر محسوب شود و نشان‌دهنده احتمال عدم تطابق محصول با مشخصات فنی یا حتی تقلبی بودن آن باشد.

جدول رده‌بندی لوله‌ها (Pipe Schedule Chart) – اصلاح شده و جامع (بر حسب میلی‌متر)

جدول زیر ضخامت دیواره (بر حسب میلی‌متر) را برای رده‌های مختلف لوله‌های فولادی کربن و آلیاژی بر اساس استاندارد ASME B36.10M برای سایزهای اسمی (NPS) تا 40 اینچ نشان می‌دهد. این جدول شامل رده‌های استاندارد SCH 10، SCH 40، SCH 80، SCH 160 و XXS است.

توجه مهم: این جدول فقط برای مرجع سریع است. برای جزئیات دقیق، دماهای عملیاتی، متریال‌های خاص و محاسبات مهندسی، همیشه به ویرایش‌های جاری استانداردهای مربوطه (مانند ASME B36.10M و ASME B36.19M) مراجعه کنید. مقادیر درزدار (Welded) و بدون درز (Seamless) ممکن است در برخی سایزها تفاوت‌های جزئی داشته باشند که در استاندارد ذکر شده است.

* بازرسی چشمی: لوله را از نظر هرگونه آسیب فیزیکی، زنگ‌زدگی، فرورفتگی، یا عیوب جوش (در لوله‌های درزدار) بررسی کنید.

* اندازه‌گیری: در صورت امکان، ضخامت دیواره را با ابزارهای اندازه‌گیری دقیق (کولیس) در چند نقطه بررسی کنید تا از مطابقت آن با رده مورد نظر مطمئن شوید.

نتیجه‌گیری و پیشنهاد خرید از سایت ما

رده‌بندی لوله (Pipe Schedule) تنها یک عدد نیست؛ بلکه نشان‌دهنده یک جنبه حیاتی از طراحی و ایمنی سیستم‌های لوله‌کشی است. درک اینکه چگونه ضخامت دیواره لوله بر تحمل فشار لوله، مقاومت مکانیکی، عمر مفید و حتی دبی جریان تأثیر می‌گذارد، برای هر کسی که درگیر طراحی، نصب یا نگهداری سیستم‌های لوله‌کشی است، ضروری است. با انتخاب صحیح رده لوله، می‌توان از عملکرد پایدار، ایمنی بالا و طول عمر طولانی سیستم اطمینان حاصل کرد و از هزینه‌های اضافی ناشی از خرابی‌ها یا تعویض‌های زودهنگام جلوگیری نمود. سرمایه‌گذاری در دانش فنی و انتخاب مواد با کیفیت، ضامن موفقیت در پروژه‌های صنعتی و ساختمانی خواهد بود.

برای یک انتخاب مطمئن و خریدی بی‌دغدغه، به شما پیشنهاد می‌کنیم از محصولات لوله و اتصالات ما در [Iran Pipes] بازدید فرمایید.

چرا [ایران پایپس] بهترین انتخاب برای خرید لوله و اتصالات است؟

* تنوع بی‌نظیر انواع لوله و اتصالات: ما مجموعه‌ای گسترده از انواع لوله‌ها با رده‌های مختلف (از SCH 10 تا SCH 160 و XXS)، در متریال‌های گوناگون (از فولاد کربن و استنلس استیل تا PVC و پلی‌اتیلن) و برای تمام کاربردهای لوله‌کشی صنعتی و لوله‌کشی ساختمان را گردآوری کرده‌ایم.

* کیفیت تضمین شده و اورجینال: تمامی محصولات ما از برندهای معتبر داخلی و بین‌المللی تأمین شده و دارای گواهینامه‌های استاندارد معتبر و MTR هستند. ما به اصالت و کیفیت هر کالایی که به شما ارائه می‌دهیم، متعهدیم.

* مشاوره تخصصی و رایگان: تیم مجرب ما متشکل از مهندسین و متخصصین صنعت لوله و اتصالات، آماده ارائه مشاوره فنی رایگان به شماست تا بهترین و مناسب‌ترین لوله را با رده صحیح برای پروژه خود انتخاب کنید. با ما در تماس باشید تا در انتخاب لوله‌های با تحمل فشار بالا، لوله‌های مناسب برای سیالات خورنده، بهترین رده برای سیستم آبرسانی یا انواع لوله مانیسمان و درزدار شما را یاری کنیم.

* قیمت رقابتی لوله و تحویل سریع: ما متعهد به ارائه بهترین قیمت لوله فولادی، قیمت لوله استنلس استیل و سایر محصولات با ضمانت اصالت کالا و ارسال سریع و مطمئن به سراسر کشور هستیم.

* پشتیبانی پس از خرید: حتی پس از خرید، ما در کنار شما هستیم تا اطمینان حاصل کنیم که از انتخاب خود کاملاً راضی هستید و تجهیزات پایپینگ شما به بهترین شکل عمل می‌کنند.

• همین امروز به [IRAN PIPES] مراجعه کنید و تفاوت کیفیت و خدمات در خرید لوله و اتصالات را تجربه کنید!

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد
