انتخاب هوشمندانه سردنده و بوشن: راهنمای جامع برای مهندسان و مصرف‌کنندگان

صفر تا صد سردنده‌ها و بوشن‌ها: راهنمای کامل اتصالات رزوه‌ای و جوشی

مقدمه

در هر سیستم لوله‌کشی، از شبکه‌های پیچیده صنعتی گرفته تا تأسیسات ساده خانگی، اتصالات نقشی محوری در انتقال سیالات ایفا می‌کنند. دو نمونه از پرکاربردترین این اتصالات، سردنده (Nipple) و بوشن (Coupling) هستند. این اجزای به ظاهر ساده، وظیفه اتصال لوله‌ها و سایر تجهیزات را بر عهده دارند و تضمین‌کننده یکپارچگی، استحکام و آب‌بندی صحیح سیستم هستند. انتخاب صحیح و شناخت کامل انواع سردنده‌ها و بوشن‌ها می‌تواند تأثیر بسزایی در دوام، کارایی و ایمنی یک سیستم لوله‌کشی داشته باشد. این مقاله جامع به بررسی عمیق کاربردها، انواع، مواد سازنده، برندهای معتبر و نکات کلیدی در انتخاب و خرید سردنده‌ها و بوشن‌ها می‌پردازد.

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

کاربرد سردنده و بوشن: اسکلت‌بندی خطوط انتقال سیالات

سردنده‌ها و بوشن‌ها، هرچند دارای وظایف مشخصی هستند، اما هر دو در ایجاد اتصالات محکم و قابل اعتماد در سیستم‌های لوله‌کشی ضروری‌اند.

کاربرد سردنده (Nipple):

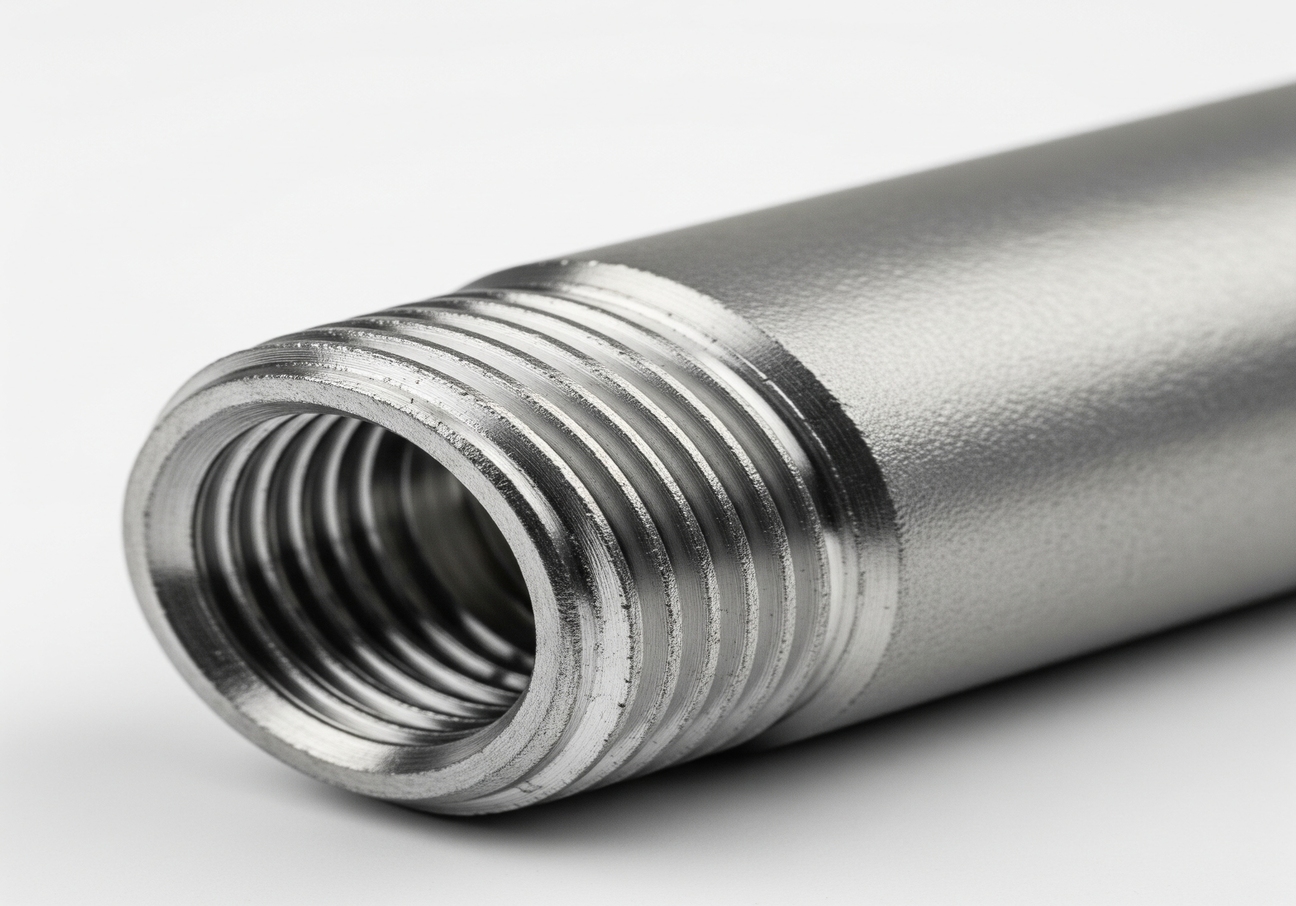

سردنده یک قطعه لوله کوتاه است که در دو سر یا یک سر آن رزوه (دنده) ایجاد شده است و برای اتصال دو قطعه دیگر (مانند لوله، شیر یا فیتینگ) با استفاده از رزوه داخلی به کار می‌رود. کاربردهای اصلی سردنده‌ها عبارتند از:

• اتصال دو فیتینگ با رزوه داخلی: رایج‌ترین کاربرد سردنده، اتصال دو زانویی، سه راهی، شیر یا قطعات دیگر که دارای رزوه داخلی (مادگی) هستند.
• افزایش طول کوتاه: در مواردی که نیاز به افزایش جزئی طول یک خط لوله وجود دارد، از سردنده استفاده می‌شود.
• اتصال به شیرآلات و تجهیزات: برای اتصال لوله‌ها به شیرهای توپی، شیرهای دروازه‌ای، پمپ‌ها و سایر تجهیزات که دارای ورودی/خروجی رزوه‌ای هستند.
• تغییر مسیر و انشعاب: در کنار سایر فیتینگ‌ها (مانند زانویی و سه راهی) برای ایجاد انشعاب یا تغییر جهت جریان.
• نصب ابزار دقیق: برای نصب گیج‌های فشار، دماسنج‌ها یا سایر ابزار دقیق روی خطوط لوله.

کاربرد بوشن (Coupling):

بوشن قطعه‌ای استوانه‌ای شکل با رزوه داخلی در هر دو سر است که برای اتصال دو لوله یا دو سردنده با رزوه خارجی (نری) به یکدیگر در یک خط مستقیم استفاده می‌شود. کاربردهای اصلی بوشن‌ها عبارتند از:

• اتصال دو لوله: اصلی‌ترین کاربرد بوشن، ایجاد اتصال محکم و دائم بین دو انتهای لوله در یک خط مستقیم.
• تعمیر خط لوله: در صورت آسیب دیدگی بخشی از لوله، می‌توان آن قسمت را برش داده و با استفاده از بوشن، دو سر سالم را به هم متصل کرد.
• ایجاد امتداد: برای افزایش طول یک خط لوله با استفاده از قطعات لوله کوتاه‌تر.
• تبدیل سایز (Reducing Coupling): بوشن‌های کاهنده (بوشن تبدیل) برای اتصال دو لوله با قطرهای متفاوت به کار می‌روند.
• اتصال به فیتینگ‌ها: بوشن‌ها می‌توانند برای اتصال یک لوله به فیتینگی که دارای رزوه خارجی است، استفاده شوند.

انواع سردنده و بوشن: طبقه‌بندی بر اساس ساختار و مواد

سردنده‌ها و بوشن‌ها از نظر ساختار، طول، و مواد سازنده دارای انواع مختلفی هستند که هر یک برای کاربردهای خاصی طراحی شده‌اند.

الف) انواع سردنده (Nipple):

سردنده‌ها بر اساس طول رزوه و نوع رزوه به دسته‌های مختلفی تقسیم می‌شوند:

1. سردنده دو سر رزوه (Close Nipple / Barrel Nipple): این نوع سردنده دارای رزوه در تمام طول بدنه است، به طوری که هیچ قسمت بدون رزوه‌ای در وسط آن وجود ندارد. این سردنده‌ها برای اتصالاتی که فضای بسیار کمی در دسترس است، مناسب هستند.
2. سردنده رزوه‌ای (Shoulder Nipple / Threaded Nipple): این سردنده‌ها در دو سر رزوه دارند، اما یک قسمت بدون رزوه (که به آن “شانه” می‌گویند) در وسط آن‌ها قرار دارد. طول این قسمت بدون رزوه می‌تواند متفاوت باشد و فضای کافی برای گرفتن با آچار را فراهم می‌کند.
3. سردنده یک سر رزوه (One End Threaded Nipple): در این نوع، تنها یک سر سردنده دارای رزوه است و سر دیگر ساده است. این نوع کمتر رایج است و معمولاً برای اتصال به تجهیزاتی که یک ورودی رزوه‌ای و یک خروجی بدون رزوه دارند، استفاده می‌شود.
4. سردنده تبدیل (Reducing Nipple): این سردنده‌ها در دو سر خود دارای رزوه با قطرهای متفاوت هستند و برای اتصال دو قطعه با اندازه‌های مختلف به کار می‌روند.
5. سردنده‌های مخصوص (Special Nipples):
   • Hex Nipple: دارای یک قسمت شش ضلعی در وسط برای سهولت در آچارکشی و نصب.
   • Swage Nipple: برای تغییر قطر لوله و دارای شکل مخروطی در یک یا هر دو انتها. می‌توانند هم با رزوه و هم با انتهای جوشی باشند.

ب) انواع بوشن (Coupling):

بوشن‌ها نیز بر اساس ساختار و کاربرد به انواع مختلفی تقسیم می‌شوند:

1. بوشن ساده (Full Coupling): رایج‌ترین نوع بوشن که دارای رزوه داخلی در هر دو سر با قطر یکسان است و برای اتصال دو لوله یا دو سردنده با قطر یکسان در یک خط مستقیم استفاده می‌شود.
2. بوشن تبدیل (Reducing Coupling / Reducer Coupling): این بوشن‌ها دارای رزوه داخلی با قطرهای متفاوت در دو سر خود هستند و برای اتصال دو لوله یا سردنده با قطرهای نابرابر به کار می‌روند.
3. بوشن نیمه (Half Coupling): این نوع بوشن تنها در یک سر خود دارای رزوه داخلی است و سر دیگر آن برای جوشکاری به سطح یک لوله، مخزن یا فلنج طراحی شده است. از آن برای ایجاد انشعاب یا اتصال در یک نقطه خاص استفاده می‌شود.
4. بوشن دیواره‌ای (Wall Coupling / Tank Nipple): نوع خاصی از بوشن یا سردنده که برای عبور لوله از دیواره مخازن یا دیوارها طراحی شده است. معمولاً شامل رزوه در دو سر و یک مهره و واشر برای آب‌بندی در طرفین دیواره است.
5. بوشن تعمیراتی (Repair Coupling / Slide Coupling): این بوشن‌ها برای تعمیر سریع خطوط لوله بدون نیاز به برش زیاد یا جابجایی خط طراحی شده‌اند. معمولاً به گونه‌ای هستند که می‌توانند روی لوله آسیب‌دیده بلغزند و سپس محکم شوند.
6. بوشن فشار قوی (High-Pressure Coupling): بوشن‌های ساخته شده از مواد مستحکم‌تر و با طراحی خاص برای تحمل فشارهای کاری بسیار بالا.

ج) مواد سازنده:

سردنده‌ها و بوشن‌ها از مواد مختلفی ساخته می‌شوند که انتخاب آن‌ها به نوع سیال، فشار، دما و محیط کاربری بستگی دارد:

• فولاد کربن (Carbon Steel): رایج‌ترین و اقتصادی‌ترین ماده، برای کاربردهای عمومی آب، گاز و بخار با دما و فشار متوسط.
• فولاد ضد زنگ (Stainless Steel – SS304, SS316): مقاومت عالی در برابر خوردگی و زنگ‌زدگی، مناسب برای صنایع شیمیایی، غذایی، دارویی و محیط‌های مرطوب یا خورنده. SS316 مقاومت بالاتری در برابر خوردگی دارد.
• گالوانیزه (Galvanized Steel): فولاد کربن با پوشش روی برای مقاومت بیشتر در برابر زنگ‌زدگی، معمولاً در سیستم‌های آبرسانی استفاده می‌شود.
• برنج (Brass): مقاومت خوب در برابر خوردگی و زنگ‌زدگی، مناسب برای آب آشامیدنی، گاز و برخی سیالات غیرخورنده. دارای ظاهری براق و زیبا.
• پلی وینیل کلراید (PVC) / پلی پروپیلن (PP) / CPVC: برای سیستم‌های لوله‌کشی پلاستیکی، مناسب برای آب سرد، فاضلاب و برخی مواد شیمیایی با دما و فشار پایین‌تر.
• آلیاژهای خاص (Special Alloys): برای کاربردهای خاص با سیالات بسیار خورنده یا دماهای فوق‌العاده بالا/پایین، مانند مونل، هستلوی، اینکولوی.

برندهای معتبر سردنده و بوشن: تضمین کیفیت و دوام

در بازار جهانی و داخلی، شرکت‌های متعددی در زمینه تولید اتصالات لوله‌کشی از جمله سردنده و بوشن فعالیت می‌کنند. انتخاب برند معتبر تضمین‌کننده کیفیت، ابعاد دقیق، و دوام محصول است.

برندهای بین‌المللی:

• Parker Hannifin: یکی از بزرگترین تولیدکنندگان سیستم‌های هیدرولیک، پنوماتیک و اتصالات صنعتی با طیف وسیعی از بوشن‌ها و سردنده‌ها.
• Swagelok: معروف به تولید اتصالات دقیق و با کیفیت بالا برای صنایع حساس مانند نفت و گاز، پتروشیمی، و ابزار دقیق.
• Bonney Forge: تولیدکننده اتصالات فورج شده (Forged Fittings) با کیفیت بالا، شامل بوشن و سردنده.
• Viega: تولیدکننده پیشرو در سیستم‌های لوله‌کشی و اتصالات در اروپا، شامل اتصالات مسی و فولادی.
• Mueller Industries: شرکت آمریکایی با سابقه طولانی در تولید محصولات مسی و آلیاژهای آن، شامل اتصالات لوله‌کشی.
• Anvil International (Part of Atkore): تولیدکننده طیف وسیعی از اتصالات لوله‌کشی و ساپورت‌ها.

برندهای داخلی (ایران):

• بنکن (Benkan): از برندهای معتبر داخلی در زمینه تولید اتصالات جوشی و رزوه‌ای فولادی و استیل.
• ایران اتصال: تولیدکننده انواع اتصالات گالوانیزه و فولادی.

راهنمای خرید و بازدید: انتخاب اتصالات مناسب

انتخاب صحیح سردنده و بوشن برای هر کاربرد، نیازمند در نظر گرفتن عوامل متعددی است تا از عملکرد بهینه و طول عمر سیستم لوله‌کشی اطمینان حاصل شود.

1. نوع سیال و کاربرد:

   • سیال (Fluid Type): آب، بخار، گاز، روغن، مواد شیمیایی، فاضلاب؟ نوع سیال تأثیر مستقیم بر انتخاب ماده سازنده اتصال دارد.
   • دما و فشار (Temperature & Pressure): حداکثر و حداقل دمای کاری و فشار سیستم را در نظر بگیرید. هر ماده و نوع اتصال دارای محدوده دما و فشار مجاز است.
   • محیط (Environment): آیا اتصال در محیط مرطوب، خورنده، یا در معرض اشعه UV قرار می‌گیرد؟

2. ماده سازنده (Material):

   • با توجه به نوع سیال، دما، فشار و محیط، ماده مناسب را انتخاب کنید (فولاد کربن، فولاد ضد زنگ، گالوانیزه، برنج، پلاستیک و…).
   • به مقاومت شیمیایی ماده در برابر سیال توجه کنید.

3. سایز و ابعاد (Size & Dimensions):

   • قطر اسمی (Nominal Pipe Size – NPS): اطمینان حاصل کنید که سایز اتصال با قطر لوله‌های شما مطابقت دارد.
   • نوع رزوه (Thread Type): در اتصالات رزوه‌ای، نوع و استاندارد رزوه (مانند NPT، BSPT، BSPP) بسیار مهم است. عدم تطابق رزوه می‌تواند منجر به نشتی شود.
   • طول سردنده: بسته به فضای موجود و نیازهای اتصال، طول مناسب سردنده را انتخاب کنید.

4. استانداردها و گواهینامه‌ها (Standards & Certifications):

   • اتصالات باید با استانداردهای بین‌المللی مربوطه مانند ASME B16.11 (برای اتصالات فورج شده با رزوه و جوشی)، ASTM، ISO، و استانداردهای ملی ایران مطابقت داشته باشند.
   • در برخی صنایع خاص (مانند صنایع غذایی یا دارویی)، گواهینامه‌های بهداشتی (مانند NSF یا FDA) نیز ممکن است لازم باشد.

5. روش اتصال (Connection Method):

   • رزوه‌ای (Threaded): برای نصب آسان و امکان جداسازی، اما نیاز به استفاده از نوار تفلون یا خمیر آب‌بندی دارد.
   • جوشی (Welded): اتصال دائم و بسیار محکم، برای فشارهای بالا و کاربردهای بحرانی.
   • پرس (Press-Fit): در سیستم‌های خاص مانند لوله‌کشی مسی، نیاز به ابزار مخصوص پرس دارد.

6. هزینه (Cost):

   • همیشه گران‌ترین لزوماً بهترین نیست. تعادلی بین کیفیت، عملکرد و هزینه برقرار کنید. هزینه اولیه محصول، هزینه نصب و هزینه‌های احتمالی ناشی از خرابی را در نظر بگیرید.

بازدید هنگام خرید:

• بررسی ظاهری: از هرگونه ترک، بریدگی، تغییر شکل یا آسیب فیزیکی روی اتصالات اطمینان حاصل کنید. رزوه باید تمیز و بدون ایراد باشد.
• بسته‌بندی: محصولات باید در بسته‌بندی مناسب و محافظت شده در برابر عوامل محیطی (مانند رطوبت و ضربه) نگهداری شوند.
• برند و مشخصات فنی: از صحت اطلاعات برند، متریال، ابعاد، و استانداردهای حک شده روی قطعه یا بسته‌بندی آن اطمینان حاصل کنید.
• گواهینامه‌ها: در صورت لزوم، گواهینامه‌های کیفیت و تأییدیه از تولیدکننده را درخواست کنید.

نتیجه‌گیری

سردنده‌ها و بوشن‌ها، با وجود سادگی، پیوندهای اساسی و حیاتی در تمامی شبکه‌های لوله‌کشی هستند. انتخاب صحیح این اتصالات، بر اساس شناخت دقیق از انواع، مواد سازنده و شرایط عملیاتی، می‌تواند از نشتی‌های پرهزینه، خرابی سیستم و خطرات ایمنی جلوگیری کند. درک کاربرد هر نوع سردنده و بوشن، توجه به کیفیت ساخت و مطابقت با استانداردها، شما را در ساخت یک سیستم لوله‌کشی بادوام، کارآمد و ایمن یاری خواهد کرد. سرمایه‌گذاری در اتصالات با کیفیت، در واقع سرمایه‌گذاری در پایداری و طول عمر زیرساخت‌های شماست.
