شیرهای پروانه‌ای (Butterfly Valves) از جمله پرکاربردترین و کارآمدترین شیرآلات صنعتی هستند که به دلیل طراحی ساده، وزن کم، و عملکرد سریع، در طیف وسیعی از صنایع از جمله آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاه‌ها، و صنایع غذایی مورد استفاده قرار می‌گیرند. این شیرها با یک دیسک چرخشی (پروانه) که حول محور خود می‌چرخد، جریان سیال را کنترل یا مسدود می‌کنند.

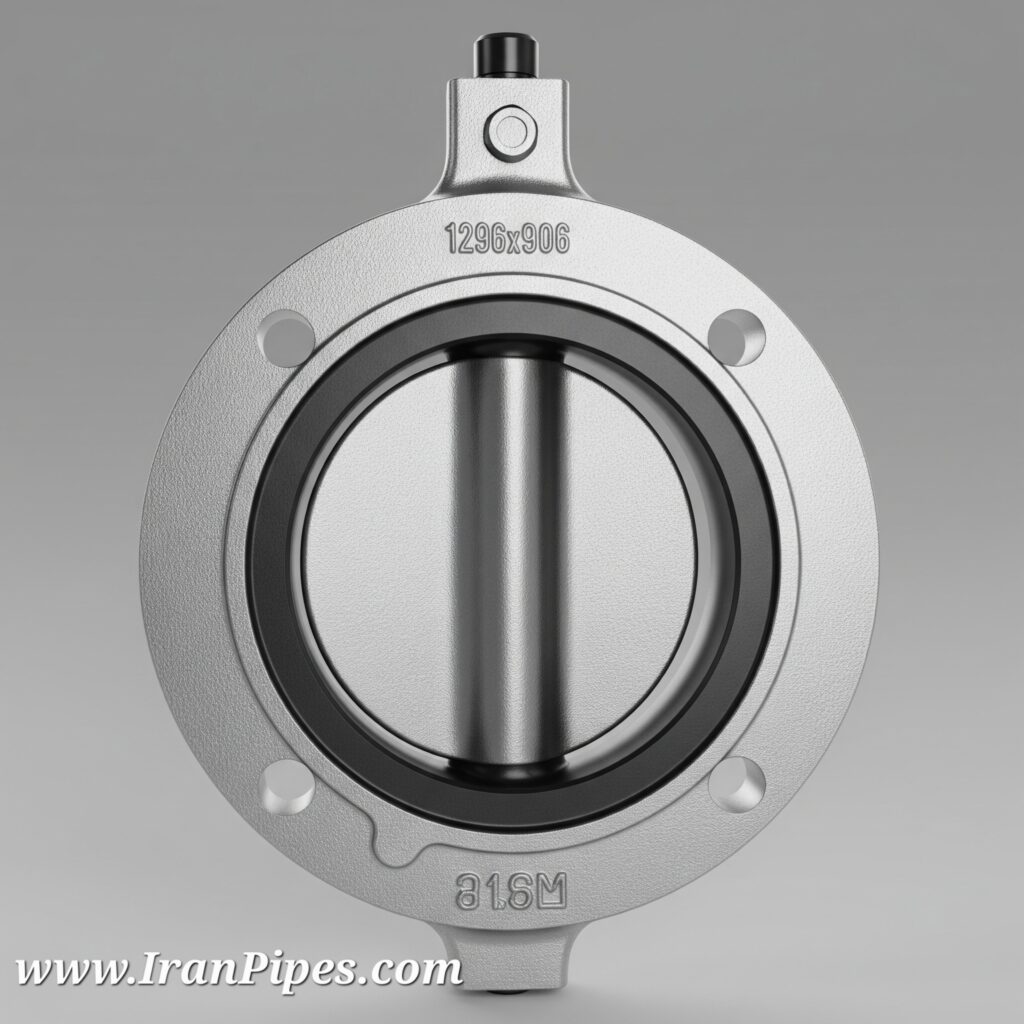

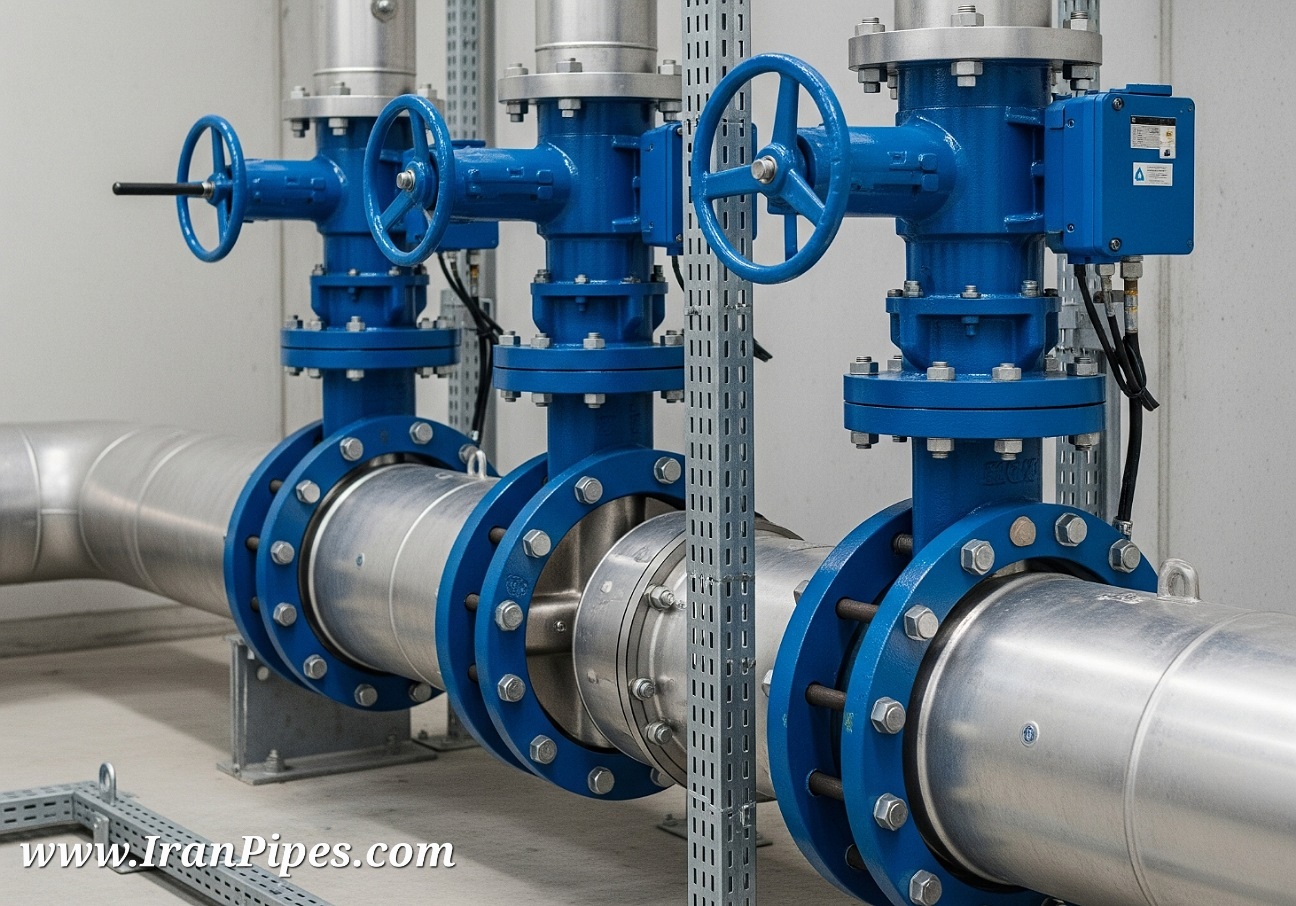

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

شیرهای پروانه‌ای (Butterfly Valves)، با طراحی ساده اما فوق‌العاده کارآمدشان، به ستاره‌ای در دنیای شیرآلات صنعتی تبدیل شده‌اند. این شیرها که به دلیل وزن کم، عملکرد سریع، و هزینه‌های نگهداری پایین شناخته می‌شوند، در گستره وسیعی از صنایع از جمله آب و فاضلاب، نفت و گاز، پتروشیمی، و حتی صنایع غذایی، نقشی حیاتی ایفا می‌کنند.

چرا شیر پروانه‌ای انتخاب اول بسیاری از صنایع است؟

مزایای کلیدی این شیرها فراتر از سادگی ظاهری آن‌هاست:
* طراحی فشرده و وزن پایین: این ویژگی‌ها باعث می‌شوند فضای کمتری اشغال کنند و نصب‌شان هم آسان‌تر شود.
* عملکرد سریع: با یک چرخش ۹۰ درجه دیسک، می‌توانند در کسری از ثانیه باز یا بسته شوند.
* هزینه نگهداری پایین: به دلیل ساختار ساده، نیاز به تعمیرات پرهزینه و مکرر ندارند.
* افت فشار ناچیز: طراحی آن‌ها به گونه‌ای است که سیال با حداقل مقاومت از داخل شیر عبور کند.
* تنوع بی‌نظیر: در انواع و آلیاژهای مختلفی تولید می‌شوند که آن‌ها را برای هر کاربردی مناسب می‌سازد.
شیرهای پروانه‌ای در خطوط انتقال آب، تصفیه‌خانه‌ها، سیستم‌های HVAC (گرمایش، تهویه، تهویه مطبوع)، خطوط سوخت، و حتی در صنایع داروسازی و غذایی برای کنترل جریان مایعات، گازها و دوغاب‌ها استفاده می‌شوند.

آشنایی با اجزای تشکیل‌دهنده شیر پروانه‌ای: قلب تپنده شیر
برای درک بهتر عملکرد شیر پروانه‌ای، شناخت اجزای اصلی آن ضروری است:
* بدنه (Body):
* کاربرد: اصلی‌ترین قسمت شیر است که دیسک، سیت و میل‌شفت را در خود جای می‌دهد و به خط لوله متصل می‌شود.
* انواع اتصال: بر اساس نوع اتصال به خط لوله، بدنه می‌تواند از نوع ویفر (Wafer)، لاگ (Lug)، فلنج‌دار (Flanged) یا جوشی (Welded) باشد.
* آلیاژها: معمولاً از چدن، داکتیل چدن، فولاد کربن، فولاد ضد زنگ (SS304, SS316)، یا آلیاژهای خاص ساخته می‌شود که انتخاب آن به فشار، دما و خاصیت خورندگی سیال بستگی دارد.
* دیسک (Disc / Butterfly):
* کاربرد: عنصر کنترلی شیر است که با چرخش خود، جریان سیال را باز، بسته یا تنظیم می‌کند.
* طراحی: می‌تواند متمرکز (Concentric)، دو آفست (Double Offset) یا سه آفست (Triple Offset) باشد که نوع آفست بر روی عملکرد آب‌بندی و مقاومت در برابر سایش تأثیرگذار است.
* آلیاژها: اغلب از همان آلیاژ بدنه یا آلیاژهای مقاوم به خوردگی مانند فولاد ضد زنگ، برنز، آلومینیوم برنز یا حتی با پوشش‌های خاص برای افزایش مقاومت ساخته می‌شود.
* میل‌شفت (Stem / Shaft):
* کاربرد: دیسک را به عملگر (Actuator) متصل می‌کند و نیروی چرخشی را از عملگر به دیسک منتقل می‌نماید.
* محل قرارگیری: می‌تواند در یک سمت دیسک (Off-Center) یا در مرکز دیسک قرار گیرد.
* آلیاژها: معمولاً از فولاد ضد زنگ برای مقاومت در برابر خوردگی و استحکام بالا ساخته می‌شود.
* سیت (Seat / Liner):
* کاربرد: لبه‌های دیسک را احاطه کرده و وظیفه آب‌بندی کامل شیر در حالت بسته را بر عهده دارد تا از نشتی جلوگیری کند.
* انواع:
* سیت نرم (Soft Seat): از جنس الاستومرها مانند EPDM، NBR (Buna-N)، Viton یا PTFE ساخته می‌شود و آب‌بندی عالی را در دماها و فشارهای پایین‌تر ارائه می‌دهد.
* سیت فلزی (Metal Seat): برای کاربردهای با دما و فشار بسیار بالا یا سیالات ساینده/خورنده که سیت‌های نرم دوام نمی‌آورند، استفاده می‌شود. آب‌بندی توسط تماس فلز به فلز صورت می‌گیرد.
* پکینگ (Packing):
* کاربرد: مجموعه‌ای از حلقه‌های آب‌بندی (معمولاً از جنس PTFE یا گرافیت) که در اطراف میل‌شفت قرار می‌گیرند تا از نشت سیال از اطراف میل‌شفت به بیرون شیر جلوگیری کنند.
* اهمیت: پکینگ با کیفیت، ضامن آب‌بندی محفظه میل‌شفت و کاهش نیاز به تعمیر و نگهداری است.
* بوشینگ و بلبرینگ (Bushings & Bearings):
* کاربرد: در نقاط تماس میل‌شفت با بدنه یا سیت قرار می‌گیرند تا اصطکاک را کاهش داده، حرکت دیسک را روان‌تر کرده و از سایش زودرس میل‌شفت جلوگیری کنند.
* اهمیت: به افزایش طول عمر شیر و کاهش گشتاور مورد نیاز برای چرخش دیسک کمک می‌کنند.
* عملگر / محرک (Actuator):
* کاربرد: مکانیزمی است که نیروی لازم برای باز و بسته کردن دیسک را فراهم می‌کند.
* انواع:
* دستی (Manual): شامل اهرم (Lever) برای شیرهای کوچک و گیربکس (Gearbox) برای شیرهای بزرگتر است.
* پنوماتیک (Pneumatic): با هوای فشرده کار می‌کند و برای عملکرد سریع و خودکار در سیستم‌های کنترلی استفاده می‌شود.
* برقی (Electric): با موتور الکتریکی کار می‌کند و امکان کنترل دقیق، تنظیمات خودکار و اتصال به سیستم‌های PLC را فراهم می‌کند.
* هیدرولیک (Hydraulic): برای کاربردهای با گشتاور بسیار بالا و کنترل دقیق‌تر استفاده می‌شود.

انواع شیرهای پروانه‌ای: از طراحی تا عملکرد

شیرهای پروانه‌ای بر اساس طراحی، نحوه اتصال و عملکرد به دسته‌بندی‌های مختلفی تقسیم می‌شوند:
۱. بر اساس طراحی بدنه و اتصال
* لاگ (Lug Type): دارای سوراخ‌های رزوه‌دار (لاگ) در بدنه برای اتصال به فلنج‌های خط لوله. امکان جداسازی یک طرف خط بدون نیاز به باز کردن کامل شیر را فراهم می‌کند.
* ویفر (Wafer Type): رایج‌ترین و فشرده‌ترین نوع، که بین دو فلنج خط لوله قرار گرفته و با پیچ‌های بلند محکم می‌شود.
* فلنج‌دار (Flanged Type): دارای فلنج در دو انتهای بدنه برای اتصال مستقیم به فلنج‌های خط لوله. اتصال قوی و پایدارتر است.
* جوشی (Welded Type): برای آب‌بندی کامل و دائمی در کاربردهای با فشار و دمای بسیار بالا، با جوش به خط لوله متصل می‌شود.
۲. بر اساس نوع دیسک و آب‌بندی
* دیسک متمرکز (Concentric/Zero Offset): ساده‌ترین نوع با محور دیسک دقیقاً در مرکز. مناسب برای کاربردهای عمومی و فشارهای پایین‌تر.
* دیسک نامتعارف/آفست (Eccentric Offset):
* دو آفست (Double Offset/High Performance): محور دیسک هم از مرکز لوله و هم از مرکز آب‌بندی جابجا شده است. این طراحی سایش بر روی سیت را به حداقل می‌رساند و برای فشار و دمای بالاتر مناسب است.
* سه آفست (Triple Offset): پیشرفته‌ترین نوع با سه آفست در طراحی سیت و دیسک. بالاترین سطح آب‌بندی (Metal-to-Metal Seating) را فراهم می‌کند و برای کاربردهای با دمای بسیار بالا، فشارهای کاری شدید و سیالات ساینده ایده‌آل است.

آلیاژهای رایج در ساخت شیرهای پروانه‌ای: انتخابی برای هر محیط

انتخاب آلیاژ مناسب برای بدنه، دیسک، و سیت شیر پروانه‌ای، نقش حیاتی در طول عمر و عملکرد آن در محیط‌های مختلف دارد:
* چدن (Cast Iron): اقتصادی‌ترین و رایج‌ترین، برای کاربردهای عمومی و آب و فاضلاب.
* داکتیل چدن (Ductile Iron): مقاومت بالاتر در برابر ضربه و فشار نسبت به چدن.
* فولاد کربن (Carbon Steel): برای فشار و دمای بالاتر از چدن و مقاومت در برابر سایش.
* فولاد ضد زنگ (Stainless Steel – SS304, SS316, SS316L): مقاومت عالی در برابر خوردگی و دماهای بالا، مناسب برای صنایع شیمیایی، غذایی، دارویی و نفت و گاز. SS316L برای کاربردهای جوشی و محیط‌های بسیار خورنده ایده‌آل است.
* آلیاژهای خاص (Special Alloys): مانند Hastelloy, Monel, Inconel و Duplex Stainless Steel برای محیط‌های بسیار خورنده یا دماهای فوق‌العاده بالا.
* برنز و برنج (Bronze & Brass): عمدتاً برای کاربردهای آب آشامیدنی و سیستم‌های لوله‌کشی خانگی.

برندهای معتبر شیر پروانه‌ای در بازار ایران و جهان

شناخت برندهای معتبر، به شما در انتخابی مطمئن کمک می‌کند. برخی از برندهای شناخته شده در زمینه تولید شیرهای پروانه‌ای عبارتند از:
* Fisher (Emerson): پیشرو در تولید شیرآلات صنعتی با تکنولوژی پیشرفته.
* Metso (Valmet): متخصص در شیرآلات کنترلی و قطع و وصل برای صنایع سنگین.
* Flowserve: ارائه‌دهنده طیف گسترده‌ای از شیرآلات، پمپ‌ها و سیل‌های صنعتی.
* Bray International: یکی از برندهای محبوب و معتبر در زمینه شیرهای پروانه‌ای.
* Kitz Corporation: تولیدکننده ژاپنی با محصولات با کیفیت و دقت بالا.
* AVK: تولیدکننده دانمارکی شناخته شده برای محصولات با دوام و مناسب برای آب و فاضلاب.
* Genebre: برند اسپانیایی با طیف گسترده‌ای از شیرآلات صنعتی و ساختمانی.
در بازار ایران نیز، علاوه بر برندهای وارداتی، برندهای داخلی مانند فاراب، میراب، و وگ ایران نیز تولیدات با کیفیتی در این زمینه دارند که برای بسیاری از پروژه‌ها مناسب هستند. همواره از اصالت کالا و گارانتی آن اطمینان حاصل کنید.
راهنمای خرید و بازدید از شیرهای پروانه‌ای: انتخابی هوشمندانه
برای اطمینان از خرید بهترین شیر پروانه‌ای متناسب با نیازهای خود، مراحل زیر را دنبال کنید:
* تعیین دقیق نیازهای عملیاتی:
* نوع و خواص سیال: آیا سیال خورنده، ساینده، یا دارای ذرات معلق است؟ (آب، روغن، گاز، مواد شیمیایی، بخار)
* دما و فشار کاری: حداقل و حداکثر دمای سیال و فشار خط لوله چقدر است؟
* اندازه خط لوله: قطر نامی (DN) لوله شما چقدر است؟
* نوع کنترل: آیا نیاز به کنترل دقیق و تدریجی جریان دارید یا فقط قطع و وصل (On/Off)؟
* استانداردها و گواهینامه‌ها: آیا پروژه شما ملزم به رعایت استانداردهای خاصی (مانند API, ASME, ISO) است؟
* انتخاب نوع شیر و آلیاژ مناسب: با توجه به فاکتورهای بالا، بهترین ترکیب از نوع شیر (ویفر، لاگ و غیره)، نوع دیسک (متمرکز، آفست) و جنس بدنه، دیسک و سیت را انتخاب کنید.
* انتخاب عملگر مناسب: با توجه به نیاز به کنترل دستی، اتوماتیک (پنوماتیک یا برقی) یا هیدرولیک، عملگر مناسب را انتخاب کنید.
* بررسی گواهینامه‌ها و استانداردهای کیفی: اطمینان حاصل کنید که شیر دارای گواهینامه‌های معتبر و مطابق با استانداردهای لازم است. این امر ضامن کیفیت و ایمنی محصول است.
* اعتبار تامین‌کننده و خدمات پس از فروش: از تامین‌کنندگان معتبر و شناخته شده خرید کنید. پشتیبانی فنی و خدمات پس از فروش (شامل گارانتی و تامین قطعات یدکی) از اهمیت بالایی برخوردارند.

نتیجه‌گیری: سرمایه‌گذاری هوشمندانه در شیر پروانه‌ای

شیرهای پروانه‌ای، با توجه به تنوع، کارایی و طول عمر بالا، یک سرمایه‌گذاری هوشمندانه برای کنترل جریان در صنایع مختلف به شمار می‌روند. با درک عمیق از اجزای تشکیل‌دهنده، انواع، آلیاژها و نکات کلیدی خرید، می‌توانید تصمیمی آگاهانه بگیرید که به بهبود عملکرد سیستم، کاهش هزینه‌های عملیاتی و افزایش ایمنی در تاسیسات شما منجر شود.
