گسکت و واشر: کلید آب‌بندی مطمئن و پایدار در صنعت

گسکت و واشر: کلید آب‌بندی مطمئن و پایدار در صنعت

مقدمه

در قلب هر سیستم صنعتی، چه کوچک و چه بزرگ، اجزایی حیاتی وجود دارند که عملکرد صحیح و ایمن آن را تضمین می‌کنند. در میان این اجزا، گسکت‌ها (Gaskets) و واشرها (Washers)، با وجود سادگی ظاهری، نقش بی‌بدیلی در حفظ کارایی و جلوگیری از مشکلات ایفا می‌کنند. این قطعات کوچک اما قدرتمند، وظیفه آب‌بندی و پر کردن فضاهای خالی بین دو سطح اتصال را بر عهده دارند تا از نشت سیالات (مایعات یا گازها) جلوگیری کنند. یک آب‌بندی مؤثر نه تنها به پایداری عملکرد تجهیزات کمک می‌کند، بلکه از هدر رفت انرژی، آلودگی‌های زیست‌محیطی و خطرات ایمنی نیز پیشگیری می‌نماید. این مقاله جامع به بررسی عمیق کاربردها، انواع، مواد سازنده، برندهای معتبر و نکات کلیدی در انتخاب و خرید گسکت‌ها و واشرها می‌پردازد.

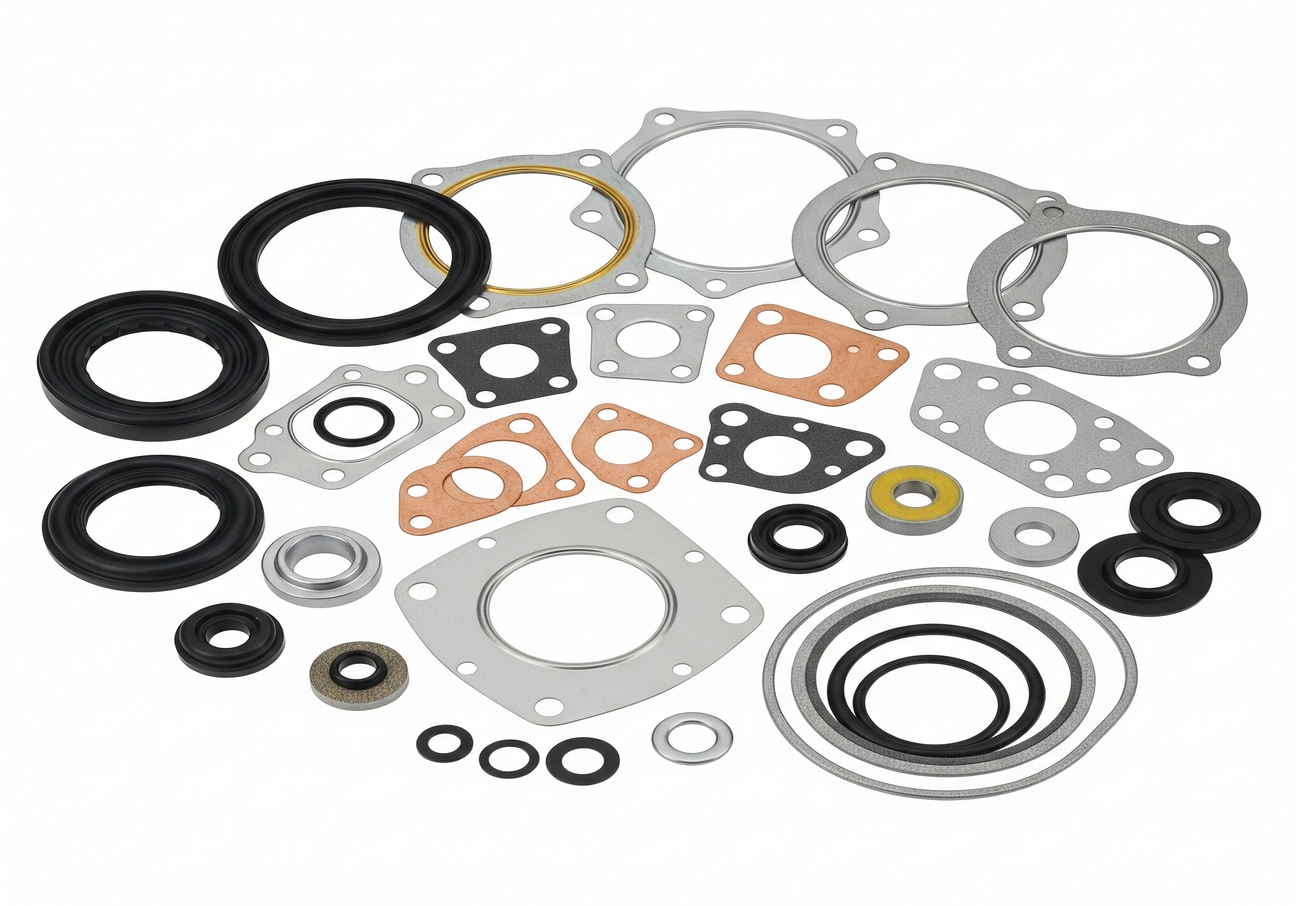

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

کاربرد گسکت‌ها و واشرها: ستون فقرات آب‌بندی در صنایع

گسکت‌ها و واشرها به دلیل قابلیت انعطاف‌پذیری و آب‌بندی مؤثر، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند. از موتور خودروها گرفته تا پالایشگاه‌های عظیم نفت و گاز، حضور این اجزا برای تضمین عملکرد بی‌نقص ضروری است. مهم‌ترین کاربردهای آن‌ها عبارتند از:

• صنایع نفت، گاز و پتروشیمی: در این صنایع، گسکت‌ها برای آب‌بندی فلنج‌ها در خطوط لوله، مخازن، مبدل‌های حرارتی و انواع تجهیزات فرآیندی با فشار و دمای بالا، مواد شیمیایی خورنده و سیالات قابل اشتعال به کار می‌روند. نشتی در این بخش‌ها می‌تواند منجر به حوادث فاجعه‌بار و خسارات مالی و جانی گسترده شود. واشرها نیز در اتصالات پیچ و مهره‌ای برای توزیع بار و جلوگیری از آسیب به سطح استفاده می‌شوند.
• تولید برق (نیروگاه‌ها): در نیروگاه‌های حرارتی، هسته‌ای و سیکل ترکیبی، گسکت‌ها در بویلرها، توربین‌ها، کندانسورها و سیستم‌های بخار برای جلوگیری از نشت بخار آب و سایر سیالات با دما و فشار بسیار بالا استفاده می‌شوند.
• صنایع شیمیایی: با توجه به تنوع گسترده مواد شیمیایی، انتخاب گسکت با مقاومت شیمیایی مناسب در این صنعت حیاتی است. گسکت‌ها در راکتورها، تانک‌های ذخیره و خطوط انتقال مواد شیمیایی برای جلوگیری از نشت مواد خورنده و سمی استفاده می‌شوند.
• صنایع خودروسازی: در موتور خودروها، گسکت‌ها در سرسیلندر، کارتل روغن، منیفولدها و سیستم اگزوز برای آب‌بندی روغن، آب، سوخت و گازهای احتراق به کار می‌روند. واشرها نیز در نقاط مختلف برای فیکس کردن و محکم کردن اتصالات استفاده می‌شوند.
• صنایع غذایی و دارویی: در این صنایع، علاوه بر آب‌بندی، رعایت بهداشت و عدم آلودگی سیالات بسیار مهم است. گسکت‌هایی با جنس مناسب (مانند سیلیکون و EPDM گرید غذایی) که تأییدیه بهداشتی دارند، استفاده می‌شوند.
• سیستم‌های تهویه مطبوع (HVAC): گسکت‌ها در کانال‌های هوا، فن‌ها و واحدهای سرمایشی/گرمایشی برای جلوگیری از نشت هوا و حفظ راندمان سیستم استفاده می‌شوند.
• لوله کشی و اتصالات عمومی: در سیستم‌های آبرسانی، فاضلاب و گرمایش، گسکت‌ها در اتصالات فلنجی و رزوه دار برای جلوگیری از نشت آب و سایر سیالات استفاده می‌شوند.
• تجهیزات صنعتی و ماشین‌آلات: در انواع پمپ‌ها، کمپرسورها، گیربکس‌ها و سایر ماشین‌آلات صنعتی، گسکت‌ها برای آب‌بندی روغن، گریس و سایر روان‌کارها و همچنین جلوگیری از ورود آلاینده‌ها استفاده می‌شوند. واشرها نیز در اتصالات مکانیکی برای تثبیت و ایمنی به کار می‌روند.

انواع گسکت و واشر: تنوع برای نیازهای متفاوت

گسکت‌ها و واشرها بر اساس مواد سازنده و ساختار به دسته‌بندی‌های اصلی تقسیم می‌شوند که هر یک برای شرایط خاصی طراحی شده‌اند:

الف) گسکت‌ها (Gaskets)

گسکت‌ها عمدتاً برای آب‌بندی بین دو سطح ثابت (مانند فلنج‌ها) به کار می‌روند. قابلیت انعطاف‌پذیری آن‌ها باعث می‌شود که ناصافی‌های سطوح را پر کرده و آب‌بندی محکمی ایجاد کنند.

1. گسکت‌های غیرفلزی (Non-Metallic Gaskets): این گسکت‌ها از مواد نرم و انعطاف‌پذیر ساخته شده‌اند و برای کاربردهای با فشار و دمای پایین‌تر مناسب هستند. قابلیت تراکم‌پذیری بالا، آن‌ها را برای سطوح ناصاف ایده‌آل می‌سازد.

   • گسکت‌های لاستیکی (Rubber Gaskets): از الاستومرهای مختلفی مانند نئوپرن (Neoprene)، نیتریل (Nitrile/Buna-N)، EPDM، سیلیکون (Silicone) و وایتون (Viton) ساخته می‌شوند.
     • نئوپرن: مقاومت خوبی در برابر آب، روغن‌های معدنی و مواد شیمیایی دارد. برای کاربردهای عمومی و محیط‌های باز مناسب است.
     • نیتریل (Buna-N): مقاومت عالی در برابر روغن‌ها، سوخت‌ها و حلال‌ها دارد. در صنایع نفت و گاز، خودرو و هیدرولیک بسیار پرکاربرد است.
     • EPDM: مقاومت بالا در برابر آب، بخار، ازن، UV و اسیدهای رقیق دارد. برای کاربردهای بیرونی، سیستم‌های آبرسانی و تهویه مطبوع مناسب است.
     • سیلیکون: محدوده دمایی بسیار وسیعی (از دماهای بسیار پایین تا بالا) را پوشش می‌دهد. مقاومت عالی در برابر UV و ازن دارد و در صنایع غذایی و دارویی به دلیل خواص بهداشتی و عدم سمیت کاربرد فراوان دارد.
     • وایتون (Viton): مقاومت فوق‌العاده‌ای در برابر حرارت بالا، مواد شیمیایی خورنده، سوخت‌ها و روغن‌های تهاجمی دارد. در صنایع پتروشیمی، هوافضا و کاربردهای سخت مورد استفاده قرار می‌گیرد.
   • گسکت‌های تفلونی (PTFE Gaskets): از پلی‌تترافلوئورواتیلن (Teflon) ساخته می‌شوند. دارای مقاومت شیمیایی بی‌نظیری در برابر تقریباً تمامی مواد شیمیایی هستند و ضریب اصطکاک بسیار پایینی دارند. برای کاربردهای با سیالات بسیار خورنده و در صنایع غذایی و دارویی (به دلیل خواص بهداشتی) ایده‌آل هستند.
   • گسکت‌های الیاف فشرده (Compressed Non-Asbestos Fiber – CNAF): این گسکت‌ها جایگزین ایمن و مؤثر برای گسکت‌های آزبست هستند. از الیاف آرامید، فایبرگلاس یا سایر الیاف بایندرهای الاستومری (مانند نیتریل یا SBR) فشرده شده‌اند. مقاومت خوبی در برابر حرارت، فشار و انواع سیالات دارند و در کاربردهای عمومی صنعتی رایج هستند.
   • گسکت‌های گرافیتی (Flexible Graphite Gaskets): از گرافیت خالص یا تقویت شده با توری فلزی ساخته می‌شوند. مقاومت حرارتی و شیمیایی بسیار بالایی دارند و در کاربردهای با دما و فشار بسیار بالا، بخار و مواد شیمیایی خورنده استفاده می‌شوند.

2. گسکت‌های نیمه فلزی (Semi-Metallic Gaskets): این گسکت‌ها ترکیبی از مواد فلزی و غیرفلزی هستند که استحکام فلز را با قابلیت آب‌بندی مواد نرم‌تر ترکیب می‌کنند. برای کاربردهای با فشار و دمای متوسط تا بالا مناسب هستند.

   • گسکت‌های اسپیرال وند (Spiral Wound Gaskets): از متداول‌ترین گسکت‌های نیمه فلزی هستند. از نوارهای فلزی (مانند فولاد ضد زنگ) و نوارهای فیلر (مانند گرافیت یا تفلون) که به صورت مارپیچی دور هم پیچیده شده‌اند، ساخته می‌شوند. این ساختار به آن‌ها انعطاف‌پذیری و مقاومت در برابر فشار و دمای بالا را می‌دهد. دارای رینگ‌های داخلی و خارجی برای افزایش استحکام و جلوگیری از کمانش هستند.
   • گسکت‌های ژاکتی (Jacketed Gaskets): شامل یک هسته غیرفلزی (مانند گرافیت یا سرامیک) هستند که با یک پوشش فلزی (مانند مس، فولاد ضد زنگ یا مونل) پوشانده شده‌اند. برای کاربردهای با فشار و دمای متوسط تا بالا و همچنین سیالات خاص مناسب هستند.
   • گسکت‌های کام‌پروفایل (Kammprofile Gaskets): دارای هسته فلزی با شیارهای متحدالمرکز هستند که با لایه‌ای از گرافیت یا تفلون پوشانده می‌شوند. این طراحی باعث ایجاد آب‌بندی بسیار محکم با نیاز به نیروی فشاری کمتر می‌شود. برای کاربردهای با فشار بالا و نوسانات دما ایده‌آل هستند.

3. گسکت‌های فلزی (Metallic Gaskets): این گسکت‌ها از فلزات نرم یا سخت ساخته می‌شوند و برای کاربردهای با فشار و دمای بسیار بالا، جایی که سایر گسکت‌ها نمی‌توانند مقاومت کنند، استفاده می‌شوند. نیاز به نیروی فشاری بسیار زیادی برای آب‌بندی دارند.

   • گسکت‌های رینگ جوینت (Ring Type Joint – RTJ Gaskets): از قطعات فلزی با مقاطع خاص (بیضی، هشت ضلعی، RX، BX) ساخته می‌شوند. در فلنج‌هایی با شیارهای مخصوص به کار می‌روند و آب‌بندی فلز به فلز ایجاد می‌کنند. در صنایع نفت و گاز با فشار و دمای بسیار بالا و محیط‌های دریایی استفاده می‌شوند.
   • گسکت‌های لنزی (Lens Gaskets): دارای مقطع لنزی شکل هستند و در کاربردهای با فشار و دمای بسیار بالا، به ویژه در بویلرها و مبدل‌های حرارتی، استفاده می‌شوند.

ب) واشرها (Washers)

واشرها معمولاً دیسک‌های نازکی هستند که برای توزیع بار پیچ و مهره، جلوگیری از شل شدن اتصالات، یا به عنوان فاصله انداز و محافظت از سطح استفاده می‌شوند. برخلاف گسکت‌ها که عمدتاً برای آب‌بندی سیالات به کار می‌روند، واشرها بیشتر نقش مکانیکی و پشتیبانی دارند، اگرچه برخی از آن‌ها خاصیت آب‌بندی محدودی نیز ارائه می‌دهند.

• واشرهای تخت (Flat Washers): پرکاربردترین نوع واشر. برای توزیع یکنواخت بار از مهره یا سر پیچ روی سطح قطعه و محافظت از آن در برابر آسیب‌های ناشی از محکم کردن پیچ.
• واشرهای فنری (Spring Washers / Lock Washers): این واشرها دارای شکاف یا موجی هستند که پس از سفت شدن مهره، یک نیروی فنری ایجاد می‌کنند. این نیرو به جلوگیری از شل شدن پیچ و مهره تحت لرزش یا تغییرات دما کمک می‌کند.
  • واشر فنری ساده (Split Lock Washer): رایج‌ترین نوع واشر فنری.
  • واشر فنری موج‌دار (Wave Washer): برای توزیع فشار و ایجاد نیروی فنری در فضای محدود.
  • واشر فنری مخروطی (Conical Spring Washer / Belleville Washer): ظرفیت بارگذاری بالاتری دارد و می‌تواند برای کاربردهای سنگین‌تر استفاده شود.
• واشرهای دندانه‌دار (Toothed Lock Washers): دارای دندانه‌هایی هستند که در سطوح اتصال فرو رفته و اصطکاک ایجاد می‌کنند تا از چرخش و شل شدن اتصال جلوگیری شود.
  • دندانه‌های داخلی (Internal Tooth Lock Washer): دندانه‌ها به سمت داخل هستند.
  • دندانه‌های خارجی (External Tooth Lock Washer): دندانه‌ها به سمت خارج هستند.
• واشرهای آب‌بندی (Sealing Washers): از مواد نرم‌تر مانند لاستیک، نیتریل یا فیبر ساخته می‌شوند و علاوه بر توزیع بار، خاصیت آب‌بندی نیز دارند. برای جلوگیری از نشت آب یا هوا در اتصالات پیچ و مهره‌ای که نیاز به آب‌بندی دارند، استفاده می‌شوند.
• واشرهای مسی و آلومینیومی: در کاربردهایی که نیاز به آب‌بندی فلز به فلز یا هدایت حرارتی بالا است، استفاده می‌شوند.

برندهای معتبر گسکت و واشر: اعتماد به کیفیت

در بازار جهانی و داخلی، شرکت‌های متعددی در زمینه تولید گسکت و واشر فعالیت می‌کنند. انتخاب برند معتبر تضمین‌کننده کیفیت، دوام و عملکرد صحیح این محصولات است. برخی از برندهای شناخته شده بین‌المللی و داخلی عبارتند از:

برندهای بین‌المللی (گسکت):

• Klinger: یکی از پیشروترین شرکت‌های تولیدکننده مواد آب‌بندی و گسکت در جهان، با گستره وسیعی از محصولات برای کاربردهای مختلف.
• Garlock: شرکت آمریکایی با سابقه طولانی در تولید محصولات آب‌بندی صنعتی، از جمله انواع گسکت‌های فلزی، نیمه فلزی و غیر فلزی.
• Flexitallic: مخترع گسکت اسپیرال وند و یکی از تخصصی‌ترین شرکت‌ها در زمینه تولید گسکت‌های فلزی و نیمه فلزی برای شرایط سخت.
• Valqua: شرکت ژاپنی با تمرکز بر تکنولوژی‌های آب‌بندی پیشرفته و تولید انواع گسکت‌ها و پکینگ‌ها.
• Frenzelit: شرکت آلمانی تولیدکننده مواد آب‌بندی، عایق‌بندی و کامپوزیت با محصولات متنوع گسکت.
• Reinz (Dana): یکی از برندهای مطرح در زمینه تولید گسکت‌های خودرویی و صنعتی.

برندهای بین‌المللی (واشر):

• Nord-Lock: برند سوئدی معروف در تولید واشرهای قفل‌کننده (Lock Washers) با تکنولوژی wedge-locking که مقاومت بالایی در برابر شل شدن تحت ارتعاش دارند.
• Disc-Lock: تولیدکننده واشرهای قفل‌کننده مشابه Nord-Lock.
• Stanley Engineered Fastening: شامل برندهایی مانند Pop Rivet و Tucker، که در زمینه اتصالات و واشرها فعالیت می‌کنند.
• Fastenal: یکی از بزرگترین توزیع‌کنندگان محصولات صنعتی در جهان، شامل طیف گسترده‌ای از واشرها از برندهای مختلف.

راهنمای خرید و بازدید: انتخاب گسکت و واشر مناسب

انتخاب گسکت یا واشر مناسب برای هر کاربرد، نیازمند در نظر گرفتن عوامل متعددی است تا از عملکرد بهینه و طول عمر آن اطمینان حاصل شود. در ادامه به مهم‌ترین فاکتورها در خرید و بازدید این محصولات می‌پردازیم:

1. شرایط عملیاتی (Operating Conditions):

   • دما (Temperature): حداکثر و حداقل دمای سیال و محیط را در نظر بگیرید. هر ماده گسکت یا واشر دارای یک محدوده دمایی مجاز است.
   • فشار (Pressure): حداکثر فشار کاری سیستم را تعیین کنید. گسکت‌ها باید تحمل فشار را داشته باشند تا از نشتی جلوگیری شود. (برای واشرها، فشار کاری سیستم کمتر مطرح است، اما بار فشاری پیچ و مهره مهم است.)
   • نوع سیال (Fluid Type): ماهیت سیال (آب، بخار، روغن، گاز، اسید، باز، حلال) را مشخص کنید. مقاومت شیمیایی گسکت در برابر سیال بسیار حیاتی است. جدول‌های مقاومت شیمیایی مواد مختلف به شما کمک می‌کند.
   • خورندگی (Corrosivity): آیا سیال یا محیط خورنده است؟ این عامل در انتخاب مواد فلزی و غیرفلزی گسکت و واشر تأثیرگذار است.
   • لرزش و ارتعاش (Vibration): در سیستم‌هایی که لرزش بالا دارند، برای گسکت‌ها ممکن است نیاز به متریال‌های با انعطاف‌پذیری و بازگشت‌پذیری بالا باشد و برای واشرها، استفاده از واشرهای قفل‌کننده ضروری است.

2. نوع اتصال و سطح (Connection Type and Surface Finish):

   • نوع فلنج / نوع پیچ و مهره: گسکت باید متناسب با نوع فلنج و واشر متناسب با ابعاد و نوع پیچ و مهره باشد.
   • کیفیت سطح: میزان صافی یا ناهمواری سطوح اتصال بر انتخاب ضخامت و جنس گسکت تأثیر می‌گذارد. گسکت‌های نرم‌تر برای سطوح ناصاف‌تر مناسب‌ترند.

3. ابعاد (Dimensions):

   • قطر داخلی و خارجی (ID/OD): باید با ابعاد فلنج یا پیچ و مهره همخوانی داشته باشد.
   • ضخامت (Thickness): ضخامت گسکت باید به گونه‌ای باشد که بتواند ناصافی‌های سطح را پر کند و در عین حال تحت فشار زیاد له نشود. برای واشرها نیز ضخامت استاندارد و متناسب با طول پیچ مهم است.

4. استانداردها (Standards):

   • گسکت‌ها و واشرها بر اساس استانداردهای بین‌المللی مانند ASME B16.20 (برای گسکت‌های فلزی و نیمه فلزی)، ASME B16.21 (برای گسکت‌های غیرفلزی)، DIN، ISO و استانداردهای API 6A (برای گسکت‌های RTJ) طراحی و ساخته می‌شوند. اطمینان حاصل کنید که محصول انتخابی شما با استانداردهای مربوطه مطابقت دارد.

5. قابلیت تراکم و بازگشت‌پذیری (Compressibility and Recovery):

   • گسکت باید به اندازه کافی تراکم‌پذیر باشد تا فضای خالی را پر کند و در عین حال پس از برداشتن فشار، قابلیت بازگشت به حالت اولیه (یا نزدیک به آن) را داشته باشد تا آب‌بندی را حفظ کند. این خاصیت در واشرهای فنری نیز برای حفظ نیروی پیش‌بار مهم است.

6. عمر مفید و دوام (Service Life and Durability):

   • با توجه به هزینه‌های تعویض و توقف تولید، انتخاب گسکت و واشری با عمر مفید بالا و دوام کافی در برابر شرایط عملیاتی اهمیت دارد.

7. هزینه (Cost):

   • همیشه گران‌ترین محصول بهترین نیست. باید تعادلی بین کیفیت، عملکرد و هزینه برقرار کرد. هزینه اولیه محصول، هزینه نصب و هزینه‌های احتمالی ناشی از خرابی را در نظر بگیرید.

بازدید هنگام خرید:

• بررسی ظاهری: از هرگونه ترک، بریدگی، تغییر شکل یا آسیب فیزیکی روی گسکت یا واشر اطمینان حاصل کنید.
• بسته‌بندی: محصولات باید در بسته‌بندی مناسب و محافظت شده در برابر عوامل محیطی (نور خورشید، رطوبت، دما) نگهداری شوند.
• برند و مشخصات فنی: از صحت اطلاعات برند، متریال، ابعاد و استانداردهای حک شده یا درج شده روی محصول یا بسته‌بندی آن اطمینان حاصل کنید.
• گواهینامه‌ها: در صورت لزوم، گواهینامه‌های کیفیت و تاییدیه از تولیدکننده (مثلاً تأییدیه FDA برای صنایع غذایی) را درخواست کنید.

نتیجه‌گیری

گسکت‌ها و واشرها، این اجزای به ظاهر ساده اما حیاتی، نقش کلیدی در حفظ ایمنی، افزایش بهره‌وری و کاهش هزینه‌ها در تمامی صنایع ایفا می‌کنند. انتخاب صحیح هر یک از این محصولات، بر اساس شناخت دقیق از شرایط عملیاتی، نوع سیال، فشار، دما و ابعاد محل نصب، امری حیاتی است. با درک انواع مختلف گسکت و واشر، خواص مواد سازنده آن‌ها و توجه به برندهای معتبر، می‌توانیم بهترین گزینه را برای هر کاربرد خاص انتخاب کنیم. یک گسکت یا واشر با کیفیت و مناسب، نه تنها از نشتی‌های پرهزینه جلوگیری می‌کند، بلکه به پایداری و طول عمر سیستم‌های صنعتی کمک شایانی می‌نماید و ضامن عملکردی ایمن و مطمئن خواهد بود. سرمایه‌گذاری در محصولات آب‌بندی با کیفیت، در واقع سرمایه‌گذاری در آینده پایدار صنعت است.

امیدواریم این مقاله جامع و کامل، شما را در انتخاب و خرید بهینه گسکت‌ها و واشرها یاری رسانده باشد. اگر سوال دیگری دارید می توانید ان را در دیدگاه بگویید تا که بتوانم به آن پاسخ دهیم؟
