شیرهای بخار کنترل‌کننده‌های حیاتی انرژی در قلب صنایع و تاسیسات

شیرهای بخار کنترل‌کننده‌های حیاتی انرژی در قلب صنایع و تاسیسات

مقدمه

بخار، نیروی محرکه بسیاری از فرآیندهای صنعتی و گرمایشی، از تولید برق و پتروشیمی گرفته تا استریل‌سازی در بیمارستان‌ها و گرمایش ساختمان‌ها، محسوب می‌شود. اما این سیال پرانرژی و پرفشار، نیازمند کنترل دقیق و ایمن است. در این میان، شیرهای بخار نقشی محوری و حیاتی ایفا می‌کنند. این اجزای مهندسی شده، وظیفه مدیریت جریان، فشار و دمای بخار را بر عهده دارند و عملکرد صحیح آن‌ها، ضامن کارایی، ایمنی و بهینه‌سازی مصرف انرژی در هر سیستم بخار است.

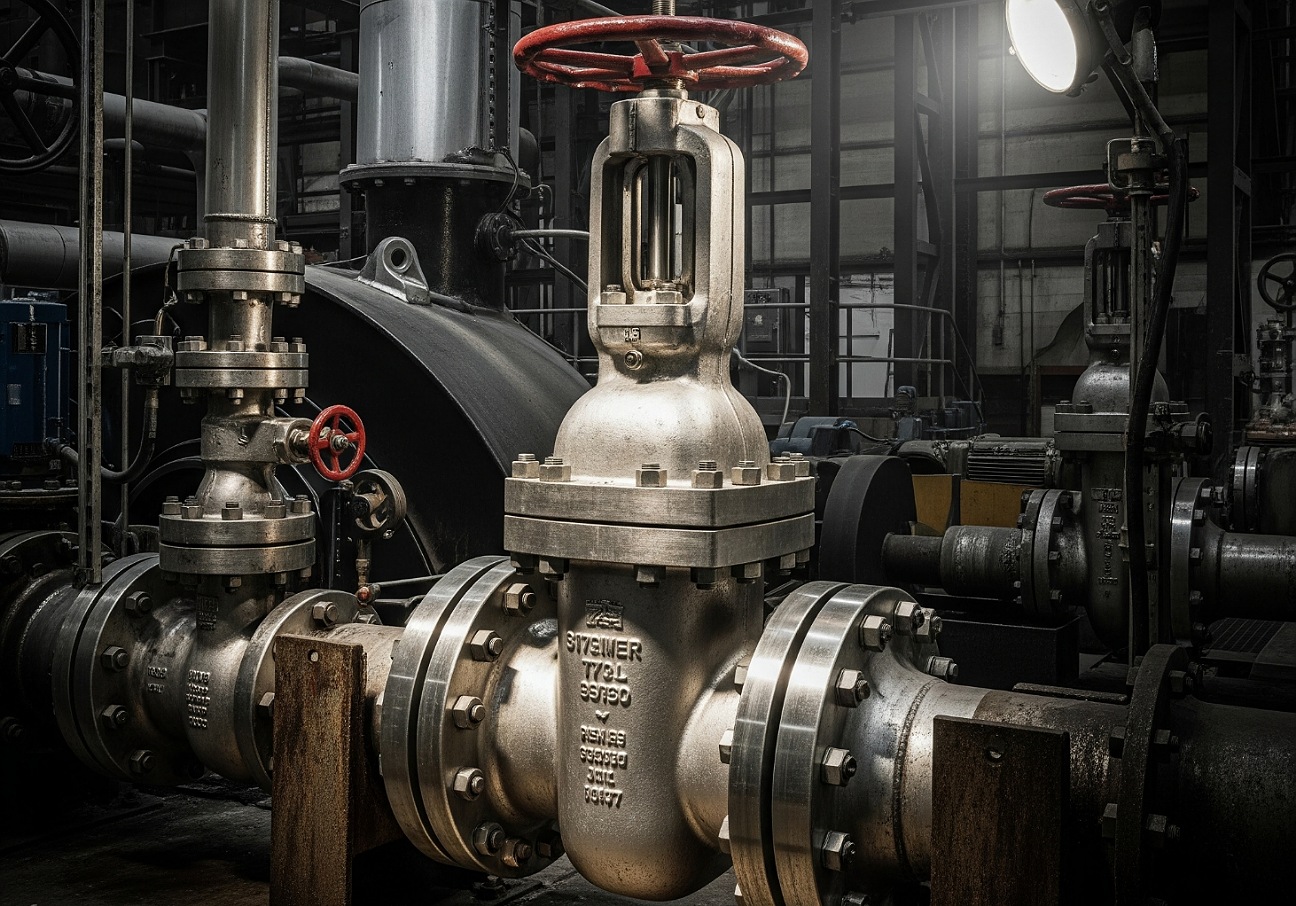

این مقاله و عکس مربوطه دارای کپی رایت منحصر به سایت (www.IranPipes.com ) می باشد در صورت کپی با ذکر منبع بلامانع می باشد

انتخاب، نصب و نگهداری صحیح شیرآلات بخار نه تنها بر راندمان سیستم تأثیر می‌گذارد، بلکه می‌تواند از آسیب‌های جدی به تجهیزات و حتی حوادث ناگوار جلوگیری کند. این مقاله جامع، به بررسی عمیق انواع شیرهای بخار، مکانیزم عملکرد، مزایا، معایب و کاربردهای آن‌ها در صنایع مختلف می‌پردازد. با ما همراه باشید تا با شناخت دقیق این کنترل‌کننده‌های حیاتی، گامی مؤثر در جهت بهبود عملکرد و ایمنی سیستم‌های بخار خود بردارید.

بخش اول: اهمیت بخار و نیاز به کنترل دقیق

بخار، به دلیل ظرفیت حرارتی بالا، قابلیت انتقال انرژی مؤثر و سهولت کنترل، یکی از پرکاربردترین سیالات در فرآیندهای صنعتی و تاسیساتی است. از بخار در بخش‌های زیر استفاده می‌شود:

* تولید برق: به عنوان سیال عامل در توربین‌های بخار نیروگاه‌ها.

* فرآیندهای شیمیایی و پتروشیمی: برای گرمایش راکتورها، تبادل حرارت و انتقال مواد.

* صنایع غذایی و داروسازی: در فرآیندهای پخت، استریل‌سازی و خشک‌کردن.

* سیستم‌های گرمایشی مرکزی: برای تأمین گرمایش در ساختمان‌ها و مجتمع‌ها.

* صنایع نساجی، کاغذسازی و لاستیک: در فرآیندهای مختلف تولید.

ماهیت پرفشار و پردمای بخار، نیاز به شیرآلاتی با طراحی خاص و متریال مقاوم را ایجاب می‌کند. شیرهای بخار باید توانایی تحمل دماهای بالا، فشارهای کاری مختلف و همچنین مقاومت در برابر پدیده فلاشینگ (Flasding) (تبدیل ناگهانی آب کندانس به بخار در اثر کاهش فشار) را داشته باشند.

بخش دوم: انواع شیرهای بخار و مکانیزم عملکرد آن‌ها

انتخاب نوع شیر بخار بستگی به کاربرد خاص، فشار، دما و هدف از کنترل جریان بخار دارد. در اینجا به معرفی رایج‌ترین انواع شیرهای بخار می‌پردازیم:

۱. شیر دروازه‌ای (Gate Valve): قطع و وصل کامل جریان

* مکانیزم عملکرد: این شیر با بالا و پایین رفتن یک دیسک یا “دروازه” عمل می‌کند. هنگامی که شیر کاملاً باز است، دروازه به طور کامل از مسیر جریان کنار می‌رود و حداقل افت فشار را ایجاد می‌کند.

* کاربرد در سیستم بخار: عمدتاً برای قطع و وصل کامل جریان بخار در خطوط اصلی یا انشعابات استفاده می‌شود. این شیر برای تنظیم یا throttling جریان بخار مناسب نیست، زیرا دیسک نیمه‌باز می‌تواند در اثر سرعت بالای بخار دچار فرسایش (Erosion) و کاویتاسیون شود.

* مزایا: افت فشار بسیار پایین در حالت باز کامل، آب‌بندی خوب در حالت بسته.

* معایب: عدم مناسبت برای تنظیم جریان، عملکرد نسبتاً کند، نیاز به فضای عمودی برای باز و بسته شدن کامل.

۲. شیر کروی (Globe Valve): کنترل دقیق جریان

* مکانیزم عملکرد: این شیر دارای یک دیسک کروی شکل است که با حرکت عمودی خود به سمت نشیمنگاه، جریان را کنترل می‌کند. مسیر جریان در این شیر، یک تغییر جهت S-شکل دارد که باعث افت فشار می‌شود.

* کاربرد در سیستم بخار: ایده‌آل برای تنظیم و کنترل دقیق دبی بخار (throttling). به دلیل طراحی مسیر جریان، می‌تواند فشار را کاهش داده و جریان را به دقت تنظیم کند.

* مزایا: کنترل جریان عالی، آب‌بندی بسیار خوب در حالت بسته، مناسب برای کاربردهای دما و فشار بالا.

* معایب: افت فشار بالاتر نسبت به شیر دروازه‌ای، سنگین‌تر و گران‌تر در سایزهای مشابه.

۳. شیر توپی (Ball Valve): قطع و وصل سریع و آب‌بندی مطمئن

* مکانیزم عملکرد: از یک کره سوراخ‌دار (توپی) تشکیل شده است که با چرخش ۹۰ درجه، جریان را باز یا بسته می‌کند.

* کاربرد در سیستم بخار: در کاربردهای قطع و وصل سریع بخار استفاده می‌شود. به دلیل طراحی ساده و آب‌بندی محکم، در فشارهای بالا نیز کارایی دارد.

* مزایا: عملکرد بسیار سریع، افت فشار کم در حالت باز کامل، آب‌بندی عالی.

* معایب: عدم مناسبت برای تنظیم دقیق جریان، پتانسیل آسیب دیدن سیت‌ها (Seats) در صورت استفاده مکرر برای throttling در بخار.

۴. شیر پروانه‌ای (Butterfly Valve): شیر حجیم و سریع

* مکانیزم عملکرد: دارای یک دیسک مسطح است که حول یک محور مرکزی می‌چرخد تا جریان را باز یا بسته کند. با چرخش ۹۰ درجه دیسک، شیر از حالت کاملاً باز به کاملاً بسته تبدیل می‌شود.

* کاربرد در سیستم بخار: عمدتاً در خطوط بخار با سایز بزرگ و فشار پایین تا متوسط، برای قطع و وصل سریع جریان یا تنظیم تقریبی استفاده می‌شود.

* مزایا: سبک، کم حجم، عملکرد سریع، هزینه کمتر در سایزهای بزرگ.

* معایب: آب‌بندی ۱۰۰% دشوارتر نسبت به شیرهای دروازه‌ای یا توپی در بخار پرفشار، ایجاد کمی افت فشار حتی در حالت باز کامل.

۵. شیر یک‌طرفه (Check Valve / Non-Return Valve): جلوگیری از برگشت جریان

* مکانیزم عملکرد: این شیرها به طور خودکار تنها اجازه می‌دهند جریان بخار در یک جهت حرکت کند و از برگشت آن جلوگیری می‌کنند. مکانیزم‌های مختلفی دارند مانند دیسکی (Lift Check)، نوسانی (Swing Check) و پیستونی (Piston Check).

* کاربرد در سیستم بخار: حیاتی برای محافظت از پمپ‌ها، بویلرها و سایر تجهیزات در برابر آسیب ناشی از برگشت جریان بخار یا کندانس. مثلاً در خروجی تله‌های بخار برای جلوگیری از برگشت کندانس.

* مزایا: عملکرد خودکار، جلوگیری از آسیب به سیستم، افزایش ایمنی.

* معایب: ایجاد کمی افت فشار، برخی از انواع آن نیاز به جهت نصب مشخص دارند.

۶. تله بخار (Steam Trap): تخلیه کندانس بدون هدر رفت بخار

* مکانیزم عملکرد: این شیرها به صورت خودکار کندانس (آب حاصل از میعان بخار) را از سیستم بخار تخلیه می‌کنند، در حالی که از هدر رفت بخار زنده جلوگیری می‌کنند.

* کاربرد در سیستم بخار: ضروری برای حفظ راندمان سیستم بخار با تخلیه کندانس از خطوط بخار، مبدل‌های حرارتی، رادیاتورها و سایر تجهیزات.

* انواع اصلی:

* مکانیکی (Mechanical): مانند تله بخار سطلی (Bucket Trap) و فلوتری (Float Trap) که بر اساس اختلاف چگالی آب و بخار عمل می‌کنند.

* ترمودینامیک (Thermodynamic): بر اساس اختلاف سرعت جریان بخار و کندانس (مانند تله بخار دیسکی).

* ترموستاتیک (Thermostatic): بر اساس اختلاف دمای بخار و کندانس.

* مزایا: بهبود راندمان حرارتی، کاهش مصرف سوخت، جلوگیری از چکش آبی (Water Hammer)، افزایش طول عمر تجهیزات.

* معایب: نیاز به انتخاب صحیح نوع تله بخار برای کاربرد خاص، نیاز به نگهداری دوره‌ای.

۷. شیر اطمینان (Safety Valve / Relief Valve): ایمنی سیستم بخار

* مکانیزم عملکرد: به طور خودکار باز می‌شود تا بخار اضافی را در صورت افزایش فشار بیش از حد مجاز، تخلیه کند و سپس پس از کاهش فشار به حد ایمن، دوباره بسته می‌شود.

* کاربرد در سیستم بخار: یک وسیله ایمنی حیاتی برای محافظت از بویلرها، مخازن تحت فشار و خطوط بخار در برابر انفجار ناشی از افزایش فشار غیرمجاز.

* مزایا: حفاظت از جان و مال، جلوگیری از آسیب فاجعه‌بار به تجهیزات.

* معایب: نیاز به کالیبراسیون و تست منظم.

بخش سوم: متریال و الزامات طراحی شیرهای بخار

با توجه به شرایط سخت کاری (دما و فشار بالا) و طبیعت خورنده بخار، انتخاب متریال مناسب برای شیرهای بخار از اهمیت بالایی برخوردار است:

* بدنه (Body) و کلاهک (Bonnet): معمولاً از فولاد کربن (Carbon Steel) برای دما و فشارهای بالا، و فولاد ضد زنگ (Stainless Steel) برای مقاومت بیشتر در برابر خوردگی یا در سیستم‌های بخار تمیز استفاده می‌شود. برای دماهای پایین‌تر، ممکن است از چدن (Cast Iron) نیز استفاده شود.

* دیسک (Disc) و نشیمنگاه (Seat): این اجزا که در تماس مستقیم با بخار هستند، باید از متریال‌های مقاوم در برابر فرسایش، خوردگی و دمای بالا مانند فولاد ضد زنگ سخت‌کاری شده یا آلیاژهای خاص (مانند Stellite) ساخته شوند تا آب‌بندی مطمئن و طول عمر بالایی داشته باشند.

* پکینگ (Packing) و گسکت (Gasket): برای آب‌بندی شفت و فلنج‌ها، از مواد مقاوم در برابر حرارت بالا مانند گرافیت (Graphite)، تفالون (PTFE) (برای دماهای پایین‌تر) یا مواد نسوز دیگر استفاده می‌شود.

الزامات طراحی کلیدی:

* استانداردها: شیرهای بخار باید مطابق با استانداردهای بین‌المللی مانند ASME B16.34 (برای شیرهای فلنجی، دنده‌ای و جوشی)، API 600 (برای شیرهای دروازه‌ای فولادی) و API 598 (برای تست و بازرسی شیرها) ساخته و تست شوند.

* فشار و دمای کاری (P/T Rating): هر شیر دارای یک محدوده فشار و دمای عملیاتی مشخص است که باید با حداکثر فشار و دمای بخار در سیستم مطابقت داشته باشد.

* اتصالات: شیرهای بخار معمولاً به صورت فلنجی (Flanged)، جوشی (Welded – Butt-weld یا Socket-weld) یا دنده‌ای (Threaded) به خط لوله متصل می‌شوند. انتخاب نوع اتصال به فشار کاری، سایز خط و استانداردهای پروژه بستگی دارد.

بخش چهارم: کاربردهای شیرهای بخار در صنایع مختلف

شیرهای بخار در طیف وسیعی از صنایع و کاربردها، ستون فقرات سیستم‌های کنترل انرژی محسوب می‌شوند:

* صنایع نیروگاهی:

* بویلرها: شیرهای دروازه‌ای و گلوب در خطوط اصلی بخار خروجی از بویلرها.

* توربین‌ها: شیرهای کنترلی برای تنظیم ورود بخار به توربین‌ها.

* خطوط بخار اصلی و فرعی: انواع شیرهای قطع و وصل و کنترلی.

* صنایع نفت و گاز و پتروشیمی:

* پالایشگاه‌ها: در واحدهای فرآیند برای گرمایش، تبادل حرارت و انتقال بخار.

* خطوط انتقال بخار: برای جابجایی بخار بین واحدهای مختلف.

* بویلرهای صنعتی: شیرهای کنترل فشار و جریان.

* صنایع غذایی و داروسازی:

* اتوکلاوها و استریلایزرها: شیرهای کنترلی برای تنظیم بخار جهت استریل‌سازی.

* فرآیندهای پخت و خشک‌کردن: شیرهای گلوب برای تنظیم دقیق دما.

* تله‌های بخار: برای تخلیه کندانس از مبدل‌های حرارتی و ژاکت‌ها.

* سیستم‌های گرمایش و تهویه مطبوع (HVAC):

* بویلرخانه‌ها: شیرهای کنترل در خطوط بخار ورودی به رادیاتورها، فن کویل‌ها و مبدل‌های حرارتی.

* تله‌های بخار: برای تخلیه کندانس از سیستم‌های گرمایشی.

* صنایع نساجی، کاغذسازی، لاستیک و چوب:

* در فرآیندهای خشک‌کردن، پخت و عمل‌آوری که نیاز به بخار دارند.

* شیرهای کنترلی برای تنظیم پارامترهای فرآیند.

بخش پنجم: نکات مهم در انتخاب، نصب و نگهداری شیرهای بخار

انتخاب و نگهداری صحیح شیرهای بخار می‌تواند به طور چشمگیری بر راندمان، ایمنی و هزینه‌های عملیاتی تأثیر بگذارد:

* شناسایی دقیق نیازها:

* فشار و دمای کاری: حیاتی‌ترین فاکتور. مطمئن شوید شیر انتخابی می‌تواند حداکثر فشار و دمای سیستم را تحمل کند.

* نوع سیال: بخار خشک، بخار مرطوب، بخار اشباع یا بخار سوپرهیت؟

* هدف از شیر: قطع و وصل، تنظیم جریان، جلوگیری از برگشت، ایمنی؟

* سایز خط لوله و دبی مورد نیاز: برای انتخاب سایز مناسب شیر.

* انتخاب متریال مناسب:

* برای دما و فشارهای بالا، فولاد کربن یا فولاد آلیاژی.

* برای مقاومت در برابر خوردگی یا بخار تمیز، فولاد ضد زنگ.

* مهر و موم‌ها (Seals) و پکینگ‌ها باید مقاوم در برابر حرارت بالا باشند.

* انتخاب نوع اتصال:

* فلنجی: برای سایزهای بزرگ، فشار بالا و نیاز به جداسازی آسان.

* جوشی: برای کاربردهای فشار و دمای بسیار بالا که نیاز به آب‌بندی دائمی دارند.

* دنده‌ای: برای سایزهای کوچک‌تر و فشار پایین‌تر.

* نصب صحیح:

* جهت نصب: بسیاری از شیرها (مانند شیر گلوب و تله بخار) دارای جهت جریان مشخص هستند که باید رعایت شود.

* پشتیبانی از لوله: لوله‌ها باید به درستی پشتیبانی شوند تا وزن شیر باعث تنش در خط لوله نشود.

* تمیزکاری خط: قبل از نصب شیر، خط لوله باید از هرگونه ناخالصی و براده تمیز شود.

* نگهداری و بازرسی دوره‌ای:

* بازرسی بصری: برای شناسایی نشتی‌ها، خوردگی‌ها یا آسیب‌های فیزیکی.

* تست عملکرد: اطمینان از عملکرد صحیح شیر (باز و بسته شدن کامل، آب‌بندی).

* تعویض پکینگ و گسکت: برای جلوگیری از نشتی.

* تست شیر اطمینان: کالیبراسیون و تست منظم شیرهای اطمینان برای تضمین عملکرد صحیح در مواقع اضطراری.

نتیجه‌گیری نهایی

شیرهای بخار بیش از یک قطعه مکانیکی ساده هستند؛ آن‌ها قلب تپنده سیستم‌های بخار محسوب می‌شوند که ایمنی، کارایی و بهره‌وری را تضمین می‌کنند. از شیرهای دروازه‌ای که جریان را به طور کامل قطع می‌کنند تا شیرهای گلوب که آن را به دقت تنظیم می‌کنند، و تله‌های بخار که راندمان را به حداکثر می‌رسانند، هر یک نقش ویژه‌ای در یک سیستم بخار کارآمد ایفا می‌کنند.

انتخاب صحیح این شیرآلات، بر اساس درک عمیق از شرایط عملیاتی، متریال مناسب و استانداردهای لازم، گامی حیاتی در طراحی و بهره‌برداری از سیستم‌های بخار است. ما در [IranPipes]، با ارائه طیف وسیعی از شیرآلات بخار با کیفیت بالا از برندهای معتبر جهانی، و با بهره‌گیری از دانش فنی کارشناسان مجرب خود، آماده‌ایم تا شما را در انتخاب بهترین و مطمئن‌ترین راه‌حل‌ها برای تمامی نیازهای صنعتی و تاسیساتی مرتبط با بخار یاری رسانیم. با ما، ایمنی و راندمان سیستم‌های بخار خود را تضمین کنید.
